Case-Modding LISA III: Teil5 - WarpcoreCase-Modding LISA III: Teil5 - Warpcore

Montage und Endergebnis

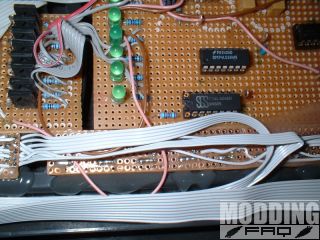

Von rechts kommen über ein Flachbandkabel die Ausgänge des Schieberegisters, nach links gehen über ein Flachbandkabel die Massen zu den LED's (hier nur eine Leiste angeklemmt).

Mit einer LED-Leiste und das ganze in Betrieb gesetzt haben wir dann diesen Anblick:

1.4MB DivX - LED-Leiste

Verhält sich das ganze merkwürdig (läuft an und bleibt stehen, läuft ruckartig etc), könnte es sein, das unser Taktgenerator einen Hi-Pegel liefert, der zu kurz für das Register ist. Dann einfach R1 etwas erhöhen. Natürlich wandert unsere Frequenz dann von den 8Hz weg, also ist etwas Feinarbeit gefragt.

Als Idee kann man natürlich den Trimmer durch ein Poti ersetzen und so das Tempo regeln, je nach Lust und Laune. Tatsächlich kann das ganze sogar so schnell eingestellt werden, das die Leiste permanent zu leuchten scheint (ab etwa 50Hz).

Wir bauen also die restlichen drei LED-Leisten auf und können uns dem Einbau in den Grill widmen.

Um die Leisten richtig einzusetzen, sollte man die LED, die als erstes aufleuchtet, markieren. Anschließend legt man die Leisten in den Frontgrill hinein. Eine markierte LED liegt ganz oben im Grill, eine markierte LED ganz unten. Unnötig zu erwähnen, das das ganze jeweils links und rechts am äußersten Rand des Grills stattfindet.

Zwischen den Leisten ist nun eine Menge Platz. Ich hatte Glück, sowohl meine Lauflicht- als auch meine Treiberstufe paßten exakt da hinein.

Vergrossern !!! Vergrossern !!!

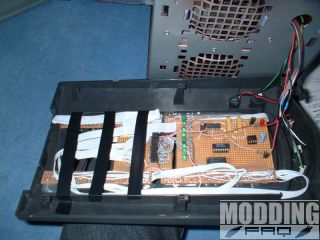

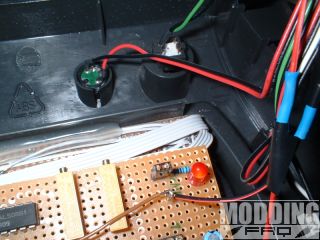

Nun alles schön mit Heißkleber fixieren, die Flachbandkabel zusammenlegen und ebenfalls fixieren - ich habe dafür Isolierband verwendet. Das Ergebnis sieht dann so aus:

Vergrossern !!! Vergrossern !!!

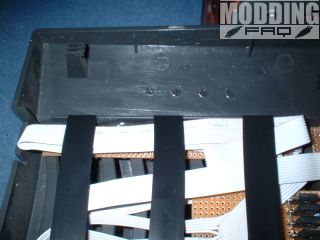

Darauf achten, das das ganze möglichst wenig hervorsteht, der Platz zwischen Gehäuse und dem Grill ist sehr begrenzt. Die Transistoren können stehend montiert werden. Für einen Kühlkörper ist definitiv kein Platz - der ist aber auch gar nicht nötig.

Von außen ist nichts von der Schaltung und den Kabeln zu sehen - nur das blaue Licht, und es ist stark genug, meinen Rechnerraum komplett zu erhellen...

Nachteilig an der sehr großzügigen Dimensionierung der Platinen ist, das ein großer Teil der Rippen nicht mehr für Kühlende Luft frei ist - aber das hier ist ein Prototyp :-)

In Aktion sieht das ganze dann so aus:

1.4MB DivX - WarpCore bei Tageslicht
4.4MB DivX - WarpCore in Totaler Dunkelheit

Besonders im zweiten Video ist gut zu sehen, wie weit der Mod den Raum ausleuchtet. Während der Aufnahme stand ich eineinhalb Meter vom Rechner entfernt...

Weiter mit: Einkaufsliste/Skizzen/Verbesserungsvorschlage
