Case-Modding LISA III: Teil5 - WarpcoreCase-Modding LISA III: Teil5 - Warpcore

Die LED -Leiste

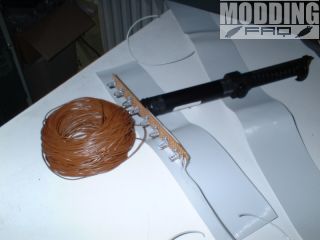

Die LED-Leiste war recht schnell konstruiert. Ich habe einen 6 Loch breiten, 160mm langen Streifen abgesägt und eine LED eingelötet. In das Gitter des Chieftecs gehalten, erkennt man, das stets 6 Loch Platz zwischen den LEDs bleiben müssen - dann paßt das ganze wie angegossen.

Da die LED von der Treiberstufe gesteuert werden, brauchen wir 9adriges Flachbandkabel:
- VCC
- DATA 1..8

und nicht zu kurzes Flachband nehmen. Ich habe einfach ein SCSI-Kabel zerfleddert, da sind 50 Adern dran :-)

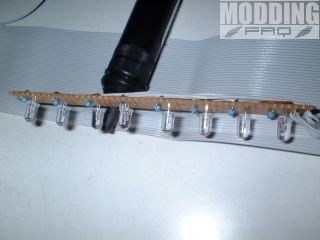

Alle LED hängen parallel an VCC, die Masse der LED wird zur Teiberstufe gegeben:

Vergrossern !!! Vergrossern !!!

SO NICHT AUFBAUEN ! Warum man das besser nicht so macht, beschreiben wir auf der nächsten Seite.

Weiter mit: Die Treiberstufe

<<< - 04 - >>>
