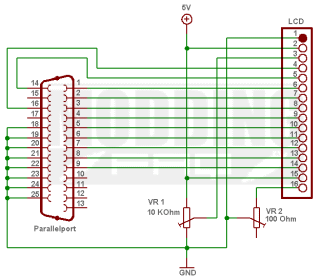

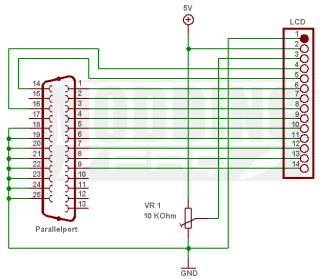

LCD löten Fehlt eigentlich nur die Lötskizze. Wir präsentieren hier gleich zwei Versionen.
Die erste Version ist für die LCDs mit der eingebauten Hintergrundbeleuchtung. Diese ist weitgehend "standardisiert" und überall im Web zu finden. Die stolzen *g* Besitzer eines älteren LCDs ohne der Hintergrundbeleuchtung schauen sich dagegen die zweite Skizze an. Die unterscheidet sich nicht wesentlich von der ersten, die Beschaltung des Kontrastpins(3=VLc) erfordert jedoch wenig Aufmerksamkeit. Falsche Spannungen führen nämlich dazu, dass die Anzeige nichts anzeigt und man schnell denkt das LCD geschrotet zu haben. Manche LCD-Programme erlauben es auch, die Hintergrundbeleuchtung per Mausklick an und abzuschalten. Möchtet ihr dieses Feature nutzen, so müsst ihr die modifizierte Skizze verwenden.

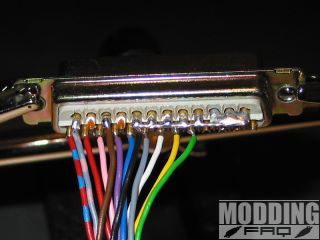

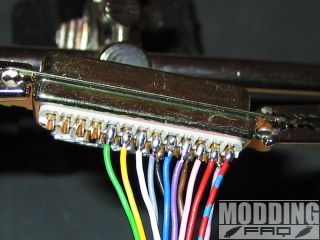

Am Besten man fängt mit dem Parallelportstecker(nachfolgend PIO-Stecker genannt) an und lötet die Pins 18-25 zusammen. Das geht besonders schnell mit einem Stück Draht, welches man auf die Pins legt, zunächst mit den beiden äußeren Pins verlötet und dann die restlichen Pins "im Lötzinn badet".

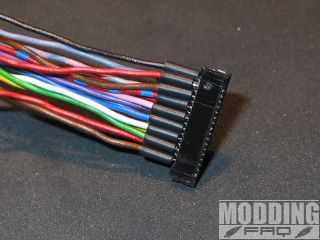

Ganz nebenbei überlegt man sich schon die Farbzuordung der einzelnen Kabel, soweit diese überhaupt farbkodiert sind(absolute Empfehlung). Und dann geht's in Ruhe los. Man lötet entweder gleichzeitig an zwei Fronten die Kabel einzeln an oder arbeitet zunächst die Anschlusse des LCD durch und widmet sich dann dem PIO-Stecker zu. Oder auch komplett umgekehrt.

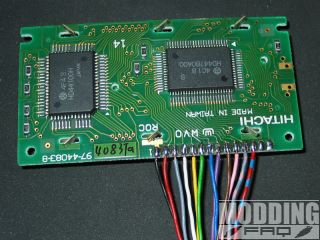

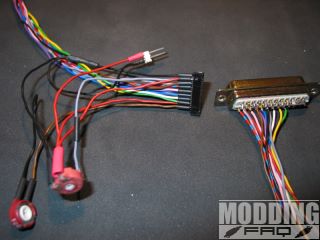

Beachtet unbedingt, dass die Farbzuordung bei den Pins der beiden LCDs auf den Bildern unten voneinander geringfügig abweicht und keine Orientierungshilfe darstellt. Unserer Meinung nach kann man mit den farbkodierten Leitungen und im wachen Zustand nur absichtliche Fehler machen. Daher verzichten wir auf die Dokumentation jeder einzelnen Verbindung.

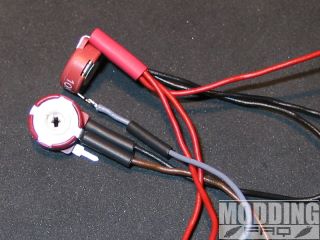

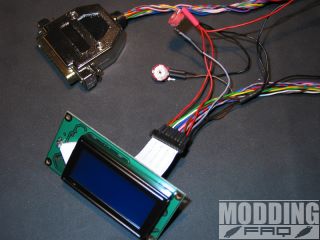

Ob man für die Helligkeits- und Kontrastregelung kleine Trimmer oder größere Potentiometer nimmt, sei jedem selbst überlassen. Beide Alternativen lassen sich sinnvoll umsetzen. Wir wollen aber nichts dauerhaft regeln und nehmen kleine Trimmer, die später unsichtbar in der Gehäusefront versteckt werden.

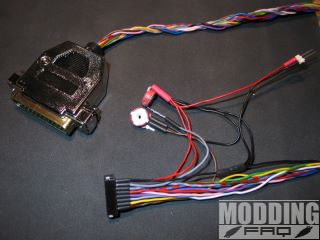

Auch die Stromversorgung geschieht bei uns eher unauffällig über einen 2poligen Stecker, der dann auf einen Molex-Adapter gesteckt wird. Die Bestellliste sieht aber eine saubere, feste Lösung mit der Molex-Buchse vor. Vergesst nicht, dass die LCDs mit 5Volt betrieben werden! Alle Lötverbindungen sollten nach Möglichkeit und Belieben mit Schrumpfschlauch isoliert werden. Der PIO-Stecker sollte aber erst dann in sein Gehäuse "verpackt" werden, wenn das LCD die ersten Tests bestanden hat.
