Case mit Energiespaarlampen beleuchtenCase mit Energiespaarlampen beleuchten

Schalter

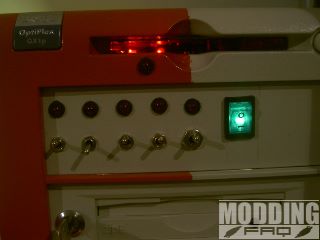

So, jetzt will man die Lampe natürlich auch ein- und ausschalten können. Dass dazu ein Schalter an die Frontblende(?) muss, versteht sich von selbst. Die Form und Position des Schalters sollte jeder selber für sich bestimmen. Den Einbau möchte ich hier nicht beschreiben, sondern gehe etwas ausführlicher auf die alternative Lösung mit den Relais ein.

Vergrössern

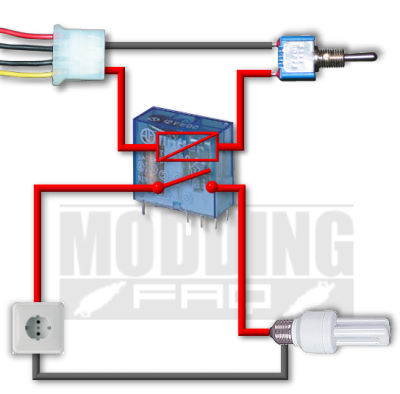

Wenn man aus irgendwelchen Gründen nicht direkt mit den 230 Volt schalten möchte, kann dafür ein Relais bemühen. Nicht jeder Schalter (z. B. "Taster als Schalter") hält bis zu 230 Volt aus. Um aber bei einer einheitlichen Schalterserie zu bleiben braucht man ein Relais. Der Schalter schaltet dann das Relais mit 12 Volt.

Lösung mit Relais!

Eine saubere Lösung ergibt sich, wenn wir das Relais zusammen mit dem dazugehörigen Steckterminals(siehe Einkaufsliste) auf der Lochrasterplatine aufbauen. Eventuell sollte man sich noch ein passendes Kleingehäuse holen und die Platine darin unterbringen.

Lampenposition

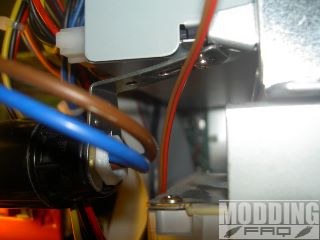

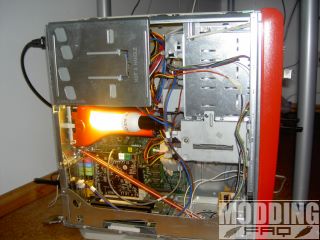

Bevor es zur endgültigen Verkabelung geht, sucht ihr euch erstmal einen geeigneten Platz für die Lampe. Dieser sollte so gewählt werden, dass wenn man ins Case guckt, nicht geblendet wird. Bei mir ist sie unterhalb des Netzteils.

Vergrössern Vergrössern

Ausblick

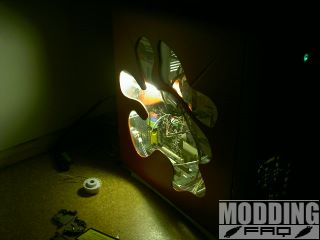

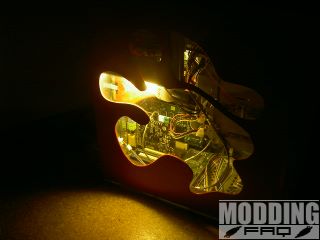

So das wär’s eingendlich schon. Zum Schluß noch ein paar Bilder:

Vergrössern Vergrössern

Vergrössern

Stromschlag-Gefahr! Bedenkt unbedingt, dass die bereits beschriebenen Modifikationen die Arbeiten an einer Starkstromquelle voraussetzen! Eigentlich sollten diese nur von Fachpersonal durchgeführt werden. Wir übernehmen also keine Verantwortung für eventuell entstandenen Schäden Brand-Gefahr!
