Magic FeetMagic Feet

Leitungen fertigen, Füße/Gehäuse anpassen

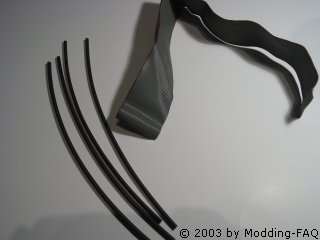

Wir brauchen Flachbandkabel und Schrumpfschlauch(optional). Man sollte nach Möglichkeit zu einer farbcodierten Ausführung greifen, damit man später mit den einzelnen Leitungen und Polen nicht durcheinenanderkommt. Wir verwenden ein Stück vom ausrangierten IDE-Kabel.

Die Länge der Leitungen sollte gut überlegt sein, denn am Ende laufen alle Leitungen von den Füßen erstmal zu einem Verteiler(löten wir später) und dann erst zu der eigentlichen Steuerung(eine andere Geschichte).

Vergrössern

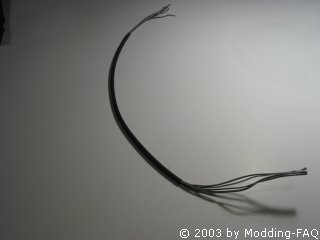

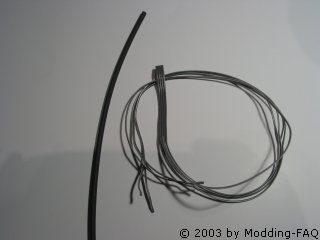

Für jedes der Füße schneiden/trennen wir nun eine 4er-Reihe ab und verpacken diese in den Schrumpfschlauch.

Welche Art von Ummantelung man verwendet und ob überhaupt, überassen wir den Lesern.

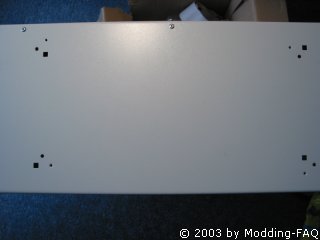

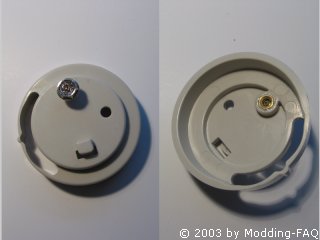

Nun brauchen wir nur noch die Führung für die Leitungen. Wir entschieden und für die Position auf dem Bild. Dafür musste jedoch auch das Case gebohrt werden. Vorteil hierbei: man kann die Plexis vor dem Einbau der Füsse kleben .

Vergrössern Vergrössern
Unbedingt darauf achten, daß die Eisenspäne nicht auf dem MoBo oder Steckkarten liegen bleiben, oder überhaupt hingelangen. Also elektronische Komponenten vor dem Bohren gut abdecken.

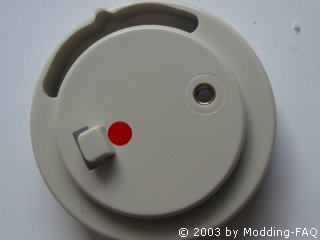

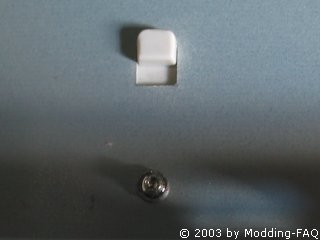

Man kann es auch anders versuchen und zwar: man bohrt direkt neben dem Fixierhacken.

Das Case braucht in diesem Fall nicht gebohrt werden, aber die Füsse sollte man auch wieder reinsetzen, BEVOR man die Plexis dranklebt, weil die Kabelführung erst frei wird, wenn der Fuß eingesetzt ist.(Am Besten vor dem Modifizieren einen der Füße mal aus- und einbauen, eingezeichenete Stelle genau beobachten, dann leuchtet alles ein) .

Weiter mit: Leds verlegen/löten, Zwischentest, Plexis kleben.

<<< - 03 - >>>
