Plexi schneiden, Fuß-Befestigung modifizieren

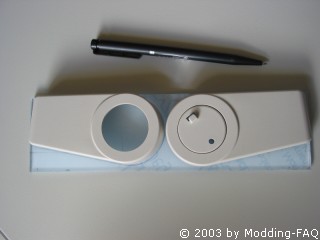

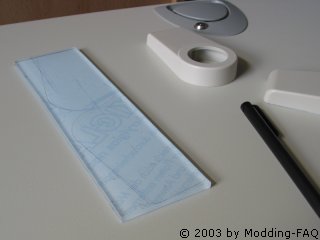

Jetzt kommt die Plexi zum Einsatz. Von dieser brauchen wir etwas mehr als die
die 4 Füße abdecken können....man sollte den Verschnitt und
die Dicke des Sägeblättes berücksichtigen. Fertig eingezeichnet
geht´s nun an das mühsame Schneiden, Feilen, Schleifen,.... Schwitzen.
Sollte das fertige Ergebnis später nicht nur Kotzanfälle hervorruffen,
dann plant man mind. 1 Stunde Arbeit pro Fuß(natürlich von dem verfügbarem
Werkzeug abhängig).

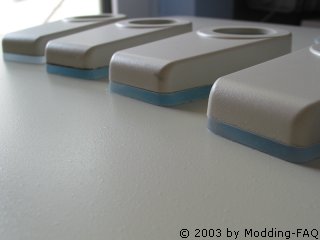

Die Füße erscheinen
bei einer frontalen Betrachtung nicht rechteckig, sondern eher trapez-förmig
sind. Die Plexi-Sohlen sollten es auch werden. Notwendig ist diese vorgehensweise
nicht, da der Neigungswinkel derart flach/steil ist, dass auch eine senkrechte
Kante der Plexi nicht unbedingt auffallen sollte.

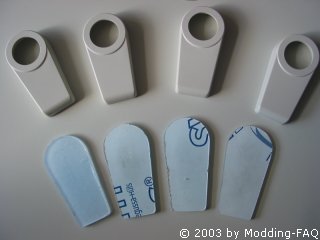

Seid ihr soweit, dann ist das Schlimste geschaft.*sabber*. Vorsicht, an diese
Stelle werden die Plexis NOCH NICHT an die Füße geklebt.
Und da haben wir schon ein Problem. Wenn man beim Abmontieren der Füsse
aufgepasst hat, wird man auch jetzt feststellen, dass sobald die Plexis fest
an den Füßen montiert sind die Befestigung dieser am Gehäuse
nicht mehr möglich ist(die Schraube wird durch die Plexi verdeckt). Es
gibt hier 2 Möglichkeiten. Man bohrt ein ausreichend breites Loch in die
Plexi, genau über deren Führung(in diesem Fall sollte man die Position
der LEDs überdenken) und verklebt dieses später, wenn erwünscht.
Oder , und das ist die schwierigere Variante, man modifiziert die Füße
und Gehäuse derart, daß die Befestigung der Füße nicht
mehr von aussen , sondern aus dem Inneren des Cases geschieht. Dem enormen Aufwand
steht jedoch ein unerheblicher Vorteil gegenüber: Die Plexi-Sohle bleibt
dicht(kein hässliches Loch) und die LEDs können optimal in dieser
platziert werden.Wer sich die Mühe ersparen möchte, blättert
eine Seite vor.
Wie bereits erwähnt , wollen wir die Füsse so modifizieren, daß
diese mit den Schrauben aus dem Inneren des Gehäuses befestigt werden können.

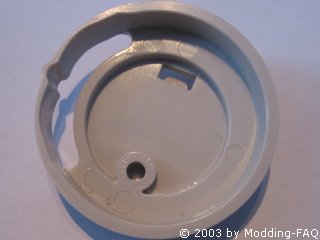

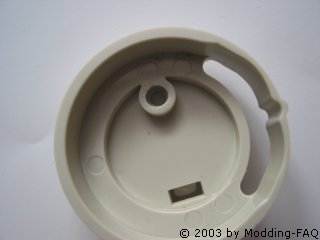

Hier sehen wir die Führung für die Schraube.

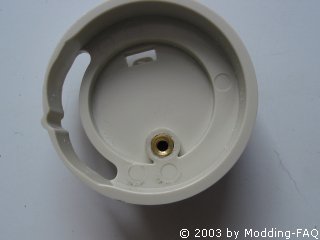

Die Führung müssen wir nun aufbohren, am besten nicht auf der ganzen
Höhe, sondern nur sotief, dass...

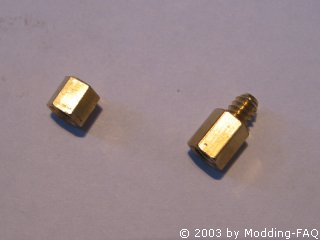

..die Gewindemutter, die wir jeweils einem Mainboard-Befestigungsbolzen gedremelt
haben(Vorteil: mind.2xhoher als "normale" Schraubenmuttern, dadurch
mehr Kontaktfläche zur Führung), möglichst vollständig reinpasst.
Wichtig ist auch, daß "neue" Führung nicht zu breit ist,
die Gewindemutter soll nicht gleich reinfallen können oder sich gar drin
drehen. Ein 4.5mm Bohrfutter wäre optimal, gibst aber nicht, also greift
man zu 4 mm oder zu einem Fräsaufsatz von dem Dremel(klon).

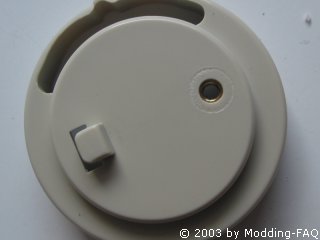

Dann mit Hilfe der Schraube UND einer Unterlegscheibe(von ausserhalb) die Gewindemutter
in die Führung reinziehen(!!!). Aber schön vorsichtig. Am Ende oder
eventuell schon mit (Sekunden-/Alles)Kleber stabilisieren.
Weiter mit: Leitungen fertigen, Füße/Gehäuse anpassen.
<<<
