Magic FeetMagic Feet

Einleitung, Einkaufsliste,Vorbereitungen

Unserer Meinung nach gibt es eindeutig zu wenig Abwechslung im Bereich Towerfußbeleuchtung. Aus diesem Grund haben wir mal ein Tutorial geschrieben das Euch zeigt, wie man selbst eine recht schwer zu moddende Stelle des Gehäuses ins rechte Licht bringt. Aber eine einfarbige Beleuchtung war uns nicht genug. Im Tutorial wurden rote, grüne und blaue LEDs verwendet. Einige von Euch werden schon ahnen, was das bedeutet. Neben den Grundfarben kann man auch Mischfarben erzeugen. Es lässt sich als frei wählen, welche Farbe man gerade haben möchte. Die Füße eines Chieftech-Case´ fielen uns zum Opfer. Wie süchtig dieser Mod macht könnt Ihr erst am Ende unseres Tutorials sehen. Ein Bild reicht einfach nicht aus, um den Effekt zu beschreiben.

Alle im Tutorial verbauten LEDs wurden von ESKA-Technik gesponsert. Vielen Dank dafür !!!

Man benötigt folgende Bauteile:

Anzahl Bezeichnung Reichelt-Bestellnummern ESKA Bestellnummern Bemerkungen Kosten
(Reichelt)
4 rote LEDs LED 5-4500RT 130 auch andere möglich 4 x 0.24 €
4 grüne LEDs LED 5-6000GN 121 auch andere möglich 4 x 2.05€
4 blaue LEDs LED 5-2000BL 111 auch andere möglich 4 x 1.35€
8 Widerstand 430 Ohm Metall 430 632 auch 1/4W 430 8 x 0.08€
4 Widerstand 470 Ohm Metall 470 633 auch 1/4W 470 4 x 0.08€
1 Schrumpfschlauch
SDH 1,6 SW + SDH 2.4 SW 617 -- 1.20€+1.30€
1 Lochraster-Platine H25PR050 n/a Streifenraster möglich 0.61€
4 Bolzenmuttern SV MB n/a Nachbearbeitung notwenidig 4 x 0.13€
1(2) Flachbandkabel farbcodiert AWG 28-10F n/a meterware 0.65€
8 Cordclips KAB-C Clip 4 n/a evtl.Baumarkt besuchen 8 x 0.07€
2 Printstecker PSS 254/5W n/a Platinen-Steckverbinder 2 x 0.12€
2 Kupplungs-Leergehäuse PSK 254/5W n/a Platinen-Steckverbinder 2 x 0.09€
2 Kupplungs-Leergehäuse PSK 254/10W n/a Platinen-Steckverbinder 2 x 0.07€
2 Printstecker PSS 254/10W n/a Platinen-Steckverbinder 2 x 0.12€
1(2) 20 CRIMPKONTAKTE PSK-KONTAKTE n/a 20 Stück Packung 0.30€
1 0.06 m² 5mm Plexi --- n/a Baumarkt usw. ?? €
Gesamt: 21.22 € + Plexi
Stand: 25.01.2003

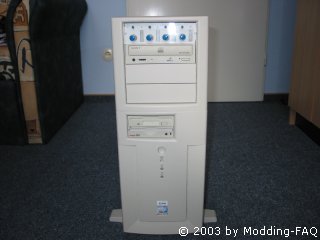

Und da ist unserer Kandidat,
Vergrössern

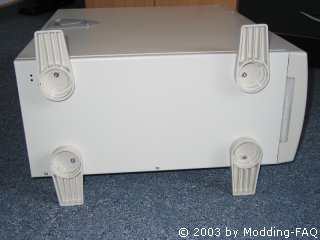

logischerweise ein CS-Gehäuse, genauer gesagt ein CS 103TX, welcher sich im Laufe der vergangenen Jahren gegen den beliebten CS601 nicht so recht durchsetzen konnte. Die Front mag zwar ein andere sein, doch ansonsten besitzt das Gehäuse alle Merkmale und Abmessungen eines CS601. Wichtig für unser Vorhaben ist einzig die Bauform der Füße. Werfen wir nun ein Paar nähere Blicke drauf .

Vergrössern

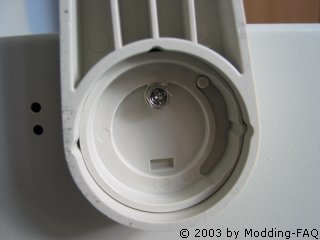

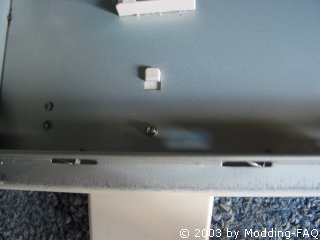

Naja, ist weiter nicht besonders spannend , daher machen wir diese erstmal ab... Jedes Fuß wird mit einer einzigen Schraube am Gehäuse fixiert. Um einen Kreuzschraubendreher/zieher kommt man leider nicht herum.

Vergrössern Vergrössern

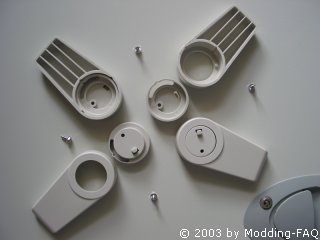

Jeder Fuß besteht aus 2 Elementen(+1 Schraube). Diese Kombination macht das Umklappen der Füße erst möglich.

Vergrössern

Weiter mit: Plexi schneiden, Fuß-Befestigung modifizieren.

01- >>>
