Wie wir schon angesprochen haben, brauchen an diesem Netzteil nur die Kabel befestigt werden die für die Verbraucher im PC benötigt werden. Das Type R ist aber nicht nur funktionell sonder auch optisch ein Leckerbissen. Deswegen hat man sich bei Hiper auch etwas Besonderes für die Steckvorrichtung ausgedacht.
Die Kabelstränge werden auf die Buchen des Netzteils gesteckt und anschließend mit der Überwurfmutter fest geschraubt. Das Ganze sieht nicht nur absolut edel aus sondern hat auch noch einen Sicherheitsaspekt. Die Kabel können nicht versehendlich aus ihren Buchsen herausgezogen werden.

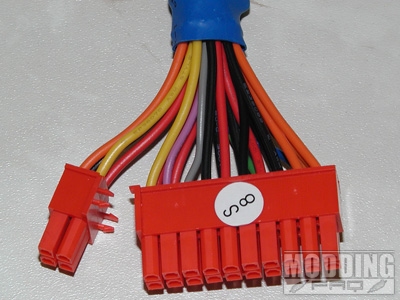

Das ATX Kabel ist ca. 40 cm lang und wird direkt aus dem Netzteil geführt. Um zu möglicht vielen Mainboard kompatibel zu bleiben, stellt das Type R Modular einen ATX Stecker zur Verfügung, mit dem sich aus dem 24-Pin Stecker ein 20-Pin Stecker machen lässt.

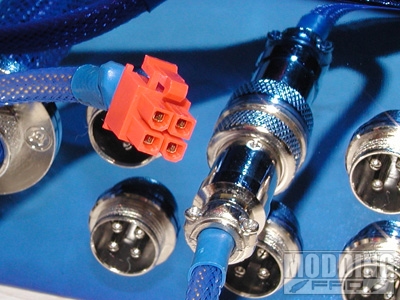

Das Kabel für den 12V Power Stecker wird in der oberen Reihe mit dem mittleren Anschluss verbunden. Es misst eine Länge von ca. 45 cm.

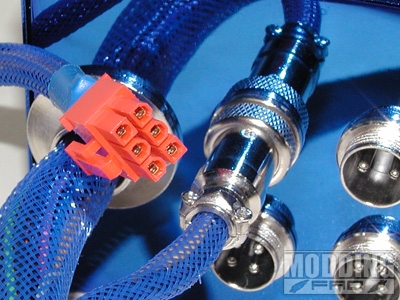

Links daneben ist der Anschluss für den PCI Express Stecker, der ebenfalls eine Kabellänge von ca. 45 cm misst.

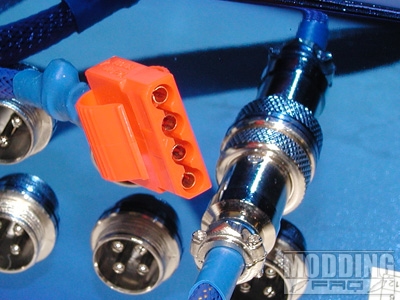

Der Anschluss ganz rechts und die untere Reihe sind für die 4-Pin Molex Stecker gedacht.

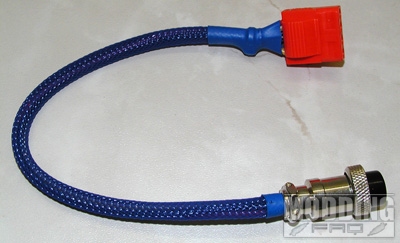

Es gibt vier Kabel in unterschiedlichen Längen mit jeweils einem 4-Pin Molex Stecker dran. Die Kabel liegen in den Längen 25 cm, 35 cm, 45 cm und 55 cm vor.

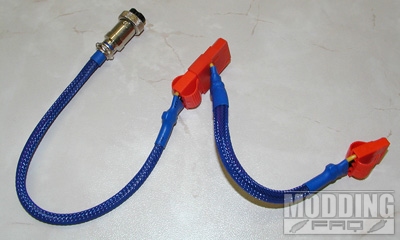

Damit man an einem Strang mehr als ein Gerät anschließen kann, muss man solche Kupplungskabel verwenden.
Das sieht dann in etwa so aus. Der Vorteil liegt klar auf der Hand. Man kann die Menge der 4-Pin Molex Stecker genau dosieren. Was aber nicht heißt, dass wir dem System doch etwas skeptisch gegenüber stehen.

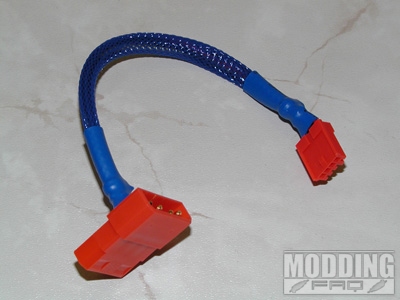

Der nur noch selten benötigte Floppy Stecker ist ebenfalls als Kupplungsversion vorhanden. Er ist 15 cm lang.

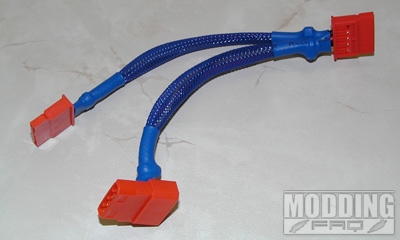

Die SATA Stecker können nur über die 4-Pin Molex Stecker bereitgestellt werden. Das halten wir für etwas ungeschickt. Wenn man nun zum Beispiel SATA Festplatten mit Strom versorgen möchte, aber in deren Nähe keinen Verbraucher hat, der einen 4-Pin Molex Stecker benötigt, hängt der Kupplungsstecker unbenutzt in der Gegend rum. Außerdem fehlt dem SATA Stecker die 3,3V Leitung. Da die 3,3V bis her noch nicht benötigt werden ist das wohl noch ein zu verschmerzender Punkt.

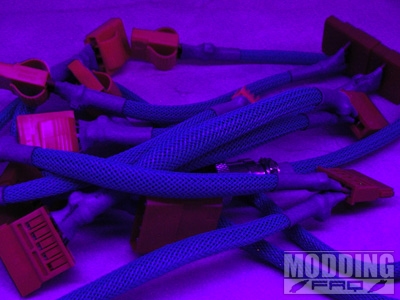

Unter Einfluss von UV Licht, fangen die Kabel und die Stecker an leicht zu leuchten.
|
 |
