Testlauf

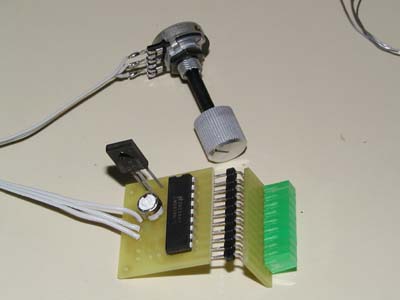

Strom und Lüfter werden leider fest verlötet, hier wären Molexstecker sicher komfortabler gewesen. Bevor der Lüfter angelötet wird, kann man den Trimmer soweit drehen, bis am Lüfteranschluss 11,8V messbar sind. Das ist für eine Lüftersteuerung ein sehr guter Wert.

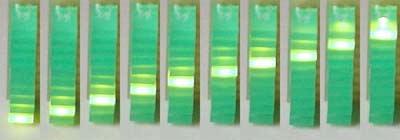

Die Platine hat einen Lötjumper "Mode". Standartmäßig ist dieser offen. Dadurch ist automatisch die "Single Dot"-Anzeige aktiv.

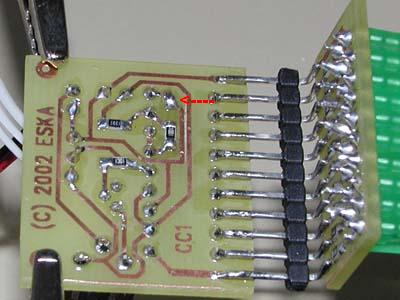

Auf dem oberen Bild sieht man mit dem Pfeil markiert den mit Lötzinn geschlossenen Jumper.

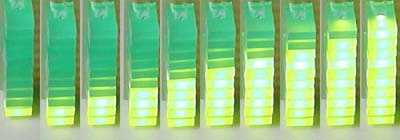

Dadurch wird die "Bargraph"-Anzeige aktiv.


Fazit
Der Lieferumfang ist für den Aufbau der Steuerung gut, könnte aber durch Kleinigkeiten wie Kühlkörper für den Transistor, Sockel für den IC und eine geeignete Steckermöglichkeit für Strom und Lüfter perfektioniert werden. Ein sehr schönes Spielzeug ist der Jumper für die Wahl zwischen Bargraph- oder Single Dot Anzeige. Hier würde ein real Jumper für einen schnellen Wechsel zwischen den Modis ebenfalls für Perfektion sorgen. Besonders gut hat uns gefallen, dass die Steuerung in der Lage ist den Lüfter mit 11,8V zu betreiben. Bei dem Drehknopf handelt es sich nicht um einen 08/15 Teil sondern um eine optisch ansprechenden Knopf. Er sollte problemlos in jeder Front für ein angenehmes Bild sorgen. Bei den LEDs hätten wir eine fertige Bargraphanzeige besser gefunden als einzelne LEDs aber wenn man mit genug Sorgfalt arbeitet, gibt es nichts zu bemängeln. Alles in allem hat die Lüftersteuerung einen sehr positiven Eindruck hinterlassen. Sie ist als Bausatz (CC1-B) für 14,90€ und als fertig aufgebaute Steuerung (CC1-F) für 18,90€ bei ESKA-Technik käuflich zu erwerben.

Update: Ab sofort werden IC-Fassungen beigelegt.
