| Aufbau

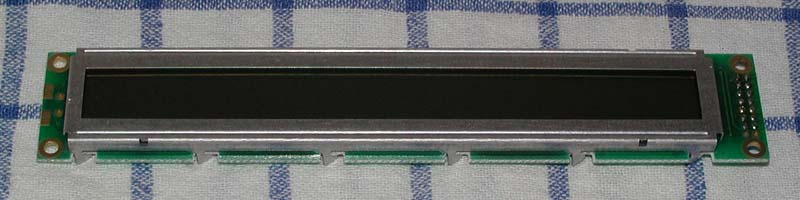

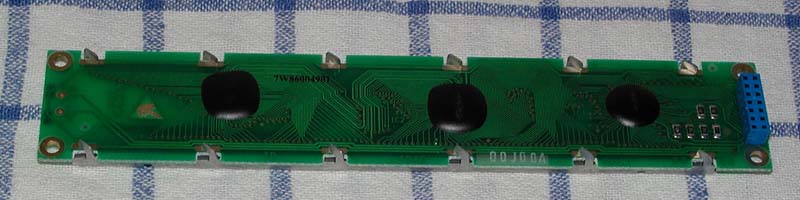

Das LCD von oben. Die Platine ist nicht viel größer als der
Metallrahmen. Dadurch eignet sich das LCD sehr gut für den Einbau
an Stellen wo nicht so viel Platz zur Verfügung steht. Die Platine
ist 182x34mm, der Metallrahmen ist 165x30mm und die sichtbare Fläche
ist 155x16mm groß.
Das LCD ist sauber und ordentlich verarbeitet. Es wurde ein HD44780 kompatibler
Controller verbaut. Dadurch funktionieren alle gängigen Ansteuerungsprogramme.
(jalcd / LCD Smartie usw.)

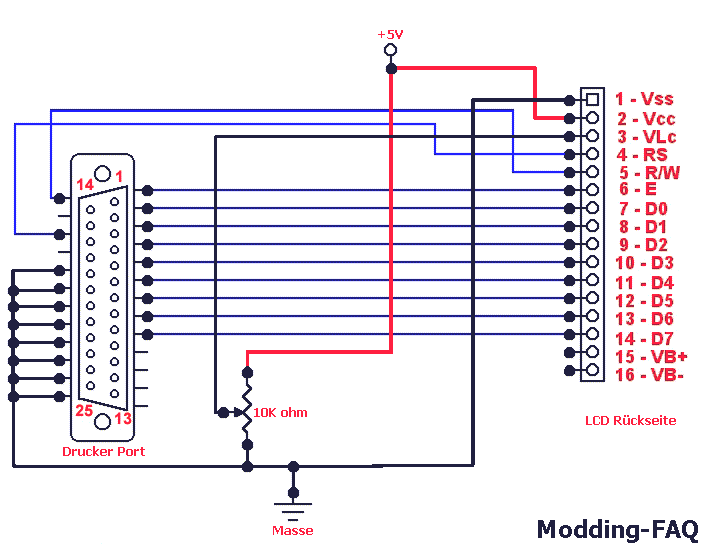

Die oben gezeigte Skizze kann dazu genutzt werden, das LCD mit dem LPT
Port zu verbinden.

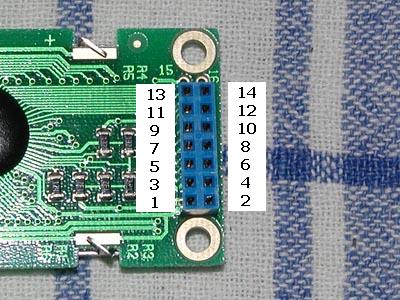

Auf dem LCD existiert praktischer weise ein "Sockel" für
die Pins 1-14. Pin 15 und 16 müssen fest verlötet werden. Sie
kommen hier aber nicht zum Einsatz weil das LCD über keine Hintergrundbeleuchtung
verfügt. Man kann aber problemlos EL-Folie zur Hintergrundbeleuchtung
verwenden. Tutorials findet Ihr hier.

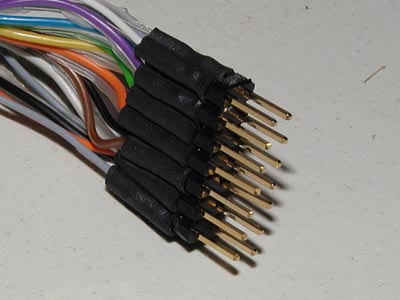

Für die Verbindung zwischen LPT Port und LCD sind allerdings noch
ein paar Teile nötig.
| Man benötigt folgende Teile,
die man am besten bei www.reichelt.de
bestellt. |
| Menge |
Teile |
Reichelt Bestellnummern |
| 1 |
10k Ohm Drehpotentiometer
|
P6M-LIN 10K |
| 1 |
25 Poligen D- Subminiatur-
Stecker |
D-SUB ST 25 |
| 1 |
Kappe für den Stecker |
KAPPE CG25G |
| 1 |
20 Adriges Flachbandkabel |
AWG 28-20F |
| 1 |
Schrumpfschlauch |
SDH 1,6 SW |
1 |
Stiftleiste gerade |
STIFTL. 2X40G |
|
<<<
-02- >>>
|
