Einbau

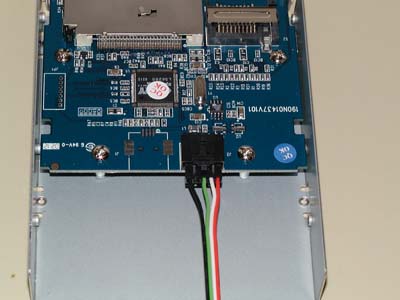

Das mitgelieferte Kabel wird mit dem Gerät verbunden. Nun kann man auch den Deckel wieder drauf schieben.

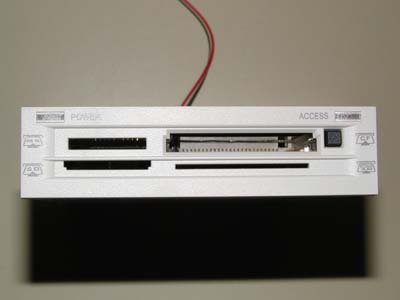

Hier kann man gut die Schächte für Memory Stick, IBM Micro Drive, Compact-Flash Card Typ I/II, Secure-Digital Card, Multimedia Card und Smart-Media Card 3.3V sehen. Oben links kann man die Power LED und oben rechts die Access LED sehen.

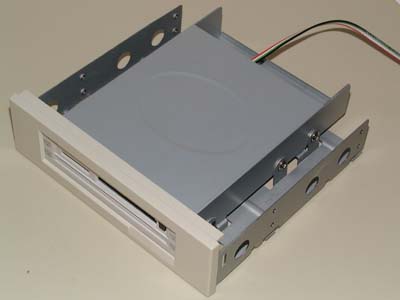

Für einen 5 1/4" Schacht braucht man eine Halterung. Ansonsten kann es wie ein Diskettenlaufwerk in einen 3,5" Schacht eingebaut werden.

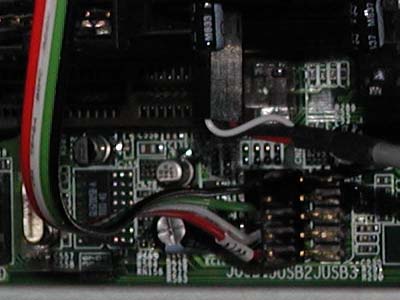

Das andere Ende vom Kabel wird mit dem internen USB-Anschluss verbunden. Hierbei ist auf die korrekte Verkabelung zu achten. Näheres entnimmt man am besten aus dem Mainboardhandbuch. Das Kabel ist an der roten Ader mit "VCC" markiert. Bei einigen Mainboards kommt es vor, dass die schwarze Ader "GND" umgesteckt werden muss. Über das Kabel wird das Gerät auch mit Strom versorgt.
