Watercube - Außen
Das Gehäuse besteht aus Schwarz beschichtetem Aluminium. Hinter den Löchern befindet sich ein Lüfter der Luft ansaugt und diese dann durch den im inneren befindlichen Radiator befördert. Rechts oben ist der Regler für die Lüftergeschwindigkeit. Links ist die Füllstandsanzeige des Ausgleichsbehälters zu sehen. Zusätzlich wurden noch zwei Audio und USB-Anschlüsse mit in die Front eingebaut.

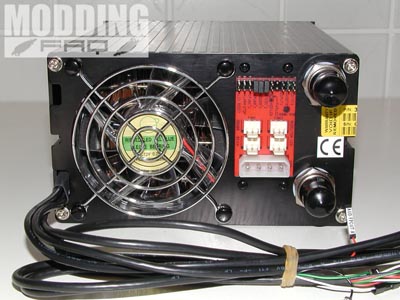

Die Ansicht von hinten verrät den Aufenthalt eines zweiten Lüfters im Gehäuse wodurch der Luftdurchsatz für den Radiator vergrößert wird. Des Weiteren befinden sich sämtliche Anschlüsse am Heck des Watercube. Auch die Anschlusskabel von Front-Audio und Front-USB sind hinten am Watercube rausgeführt.

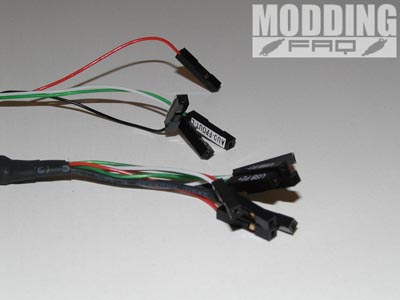

Die Stecker der bereits angesprochenen Frontanschlüsse sind einzeln beschriftet und lassen sich somit leicht identifizieren. Der Anschluss auf dem Mainboard ist dadurch ein Kinderspiel.

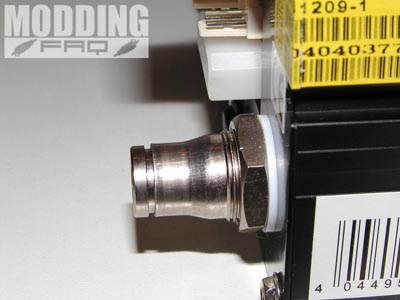

Hier ein Anschluss für den Kühlschlauch. Alle Anschlüsse sind für 6x1 Schläuche gedacht, der im Lieferumfang enthalten ist aber auch im Zubehörhandel leicht nach zubekommen ist. Die Anschlüsse arbeiten nach dem Plug & Cool Prinzip, d.h. der Schlauch wird lediglich in den Anschluss geschoben und wird dann im Anschluss gehalten wodurch der Schlauch auch gleichzeitig abgedichtet wird.

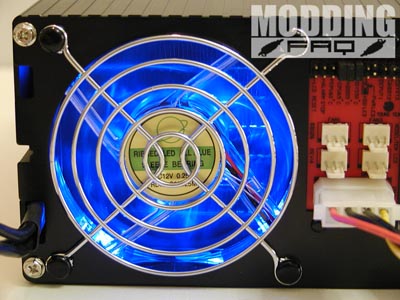

Im Betrieb ist der hintere Lüfter blau beleuchtet, wobei die Intensität der Beleuchtung von der eingestellten Lüftergeschwindigkeit abhängt.

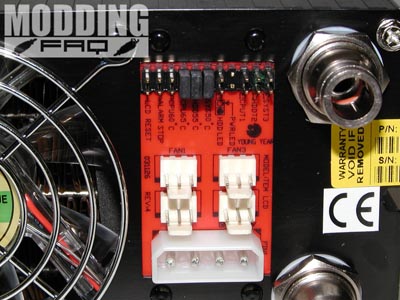

Die integrierte Lüftersteuerung bietet die Möglichkeit bis zu vier zusätzliche externe Lüfter anzuschließen und zu regeln. Die mitgelieferten Temperaturfühler werden oberhalb der Lüfteranschlüsse angeschlossen. Hier kann außerdem per Jumper eine Temperaturwarnung eingestellt werden. Für die Stromversorgung wurde ein 4Pin Molex gewählt, wodurch ein einfacher Anschluss an das PC-Netzteil möglich ist.

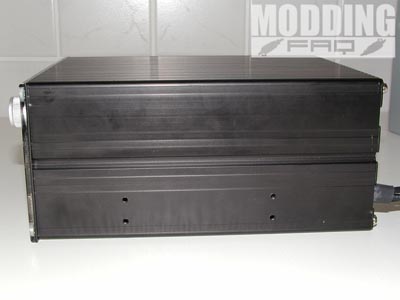

Seitlich befinden sich Löcher, die zum Befestigen des Watercubes im Laufwerksschacht benötigt werden.
|
 |
