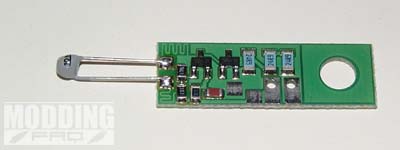

Die Platine (ohne Fühler) misst gerade mal 30x10mm. Auf diesem engen Raum zählt jeder Millimeter. Aus diesem Grund wurden ausschließlich SMD Bauteile verwendet. Leider muss man dadurch auch gewisse Einschränkungen bezüglich der Belastbarkeit der Schaltung hinnehmen.

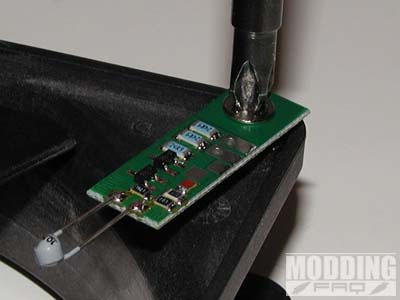

Die Platine hat eine Bohrung mit der sie, zusammen mit dem im Lieferumfang enthaltenen Distanzring, an einen Lüfter geschraubt werden kann.

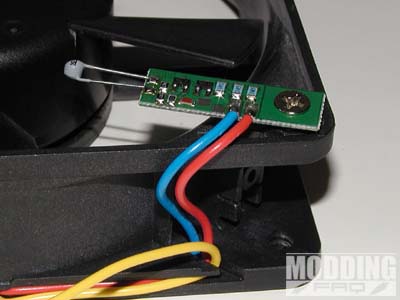

Auf Stecker oder Verbinder wurde völlig versichtet. Das setzt zwar ein wenig Geschick mit dem Umgang eines Lötkolbens voraus aber minimiert den Kabelsalat da man selbst bestimmt wie viel Kabel man benötigt. Auf der Platine befinden sich vier Lötpads. Zuerst haben wir den zu regelnden Lüfter angelötet.

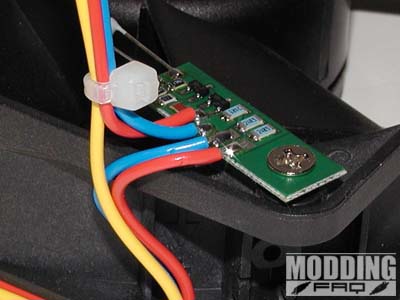

Danach wurden die Kabel für die 12V Spannungsversorgung angelötet. Das war es auch schon. Der Fühler ist in unserem Beispiel direkt im Luftstrom des Lüfters montiert (wie auf der beiliegenden Beschreibung geschildert).
