Wohl jeder kann bestätigen, im Dunkel nach dem Auswurfknopf des Laufwerks schonmal gesucht zu haben. Damit ist jetzt Schlüss, denn ab nun soll unser Knopf im Dunkeln bereits aus einigen Metern Entfernung ein Zeichen von sich geben.Und so wird´s gemacht.

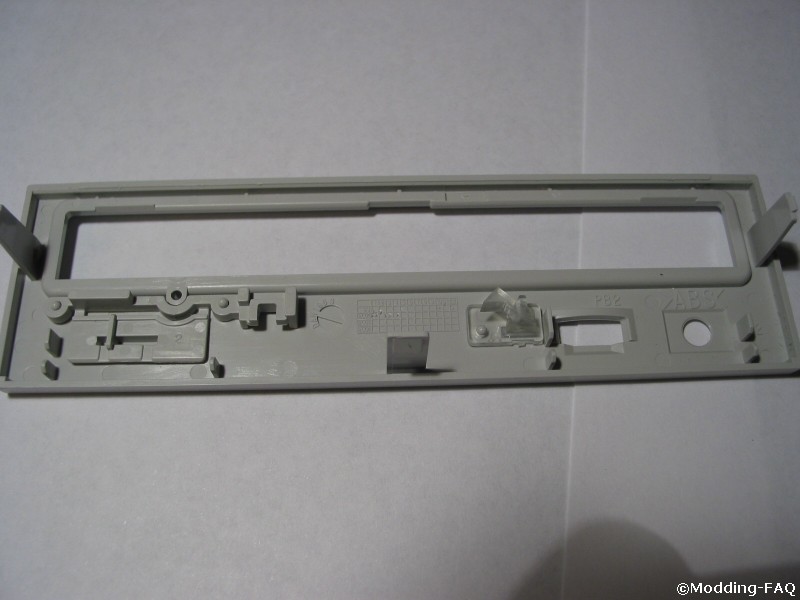

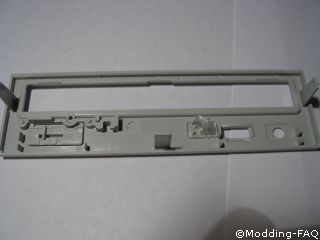

Betrachten wir die Frontblende des Laufwerks, die wir bereits bei unseren Vorbeitungen abgenommen haben, mal von der Rückseite. Der Auswurfknopf ist selten fest mit der Blende verbunden sondern wir über eine flexible Verbindung mit seiner Halterungsbasis festgehalten. Diese wird wiederum einfach auf die dafür vorhandenen Stifte der Blende aufgesetzt.

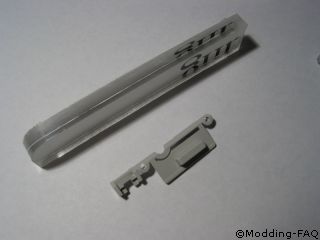

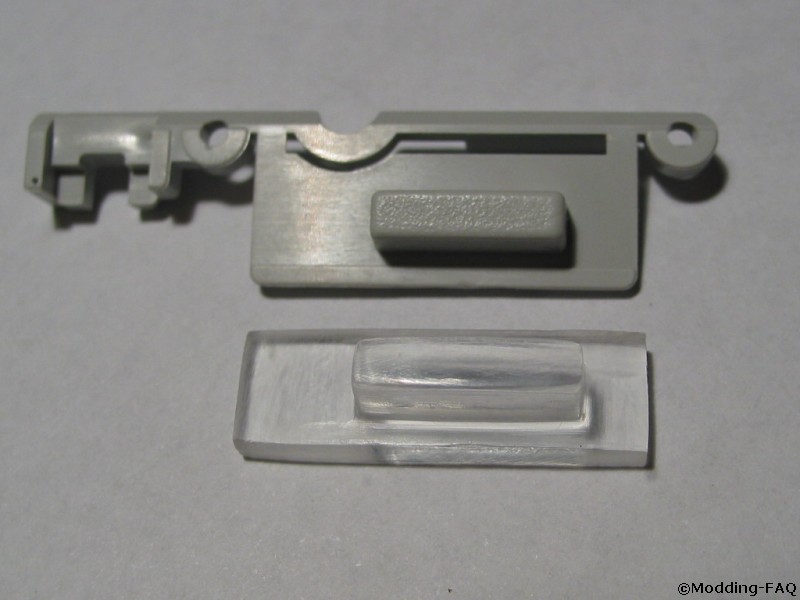

Also nehmen wir den Knopf heraus, besorgen uns ein Stück dickeres Plexi(besser Lexan/Polycarbonat) passende Grösse...

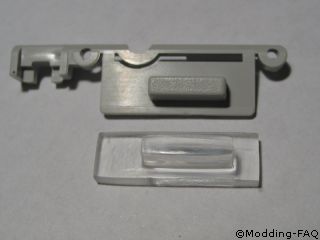

..und fertigen mit etwas Geschick eine Kopie desselben.

..hier noch die "Beta" der Kopie..

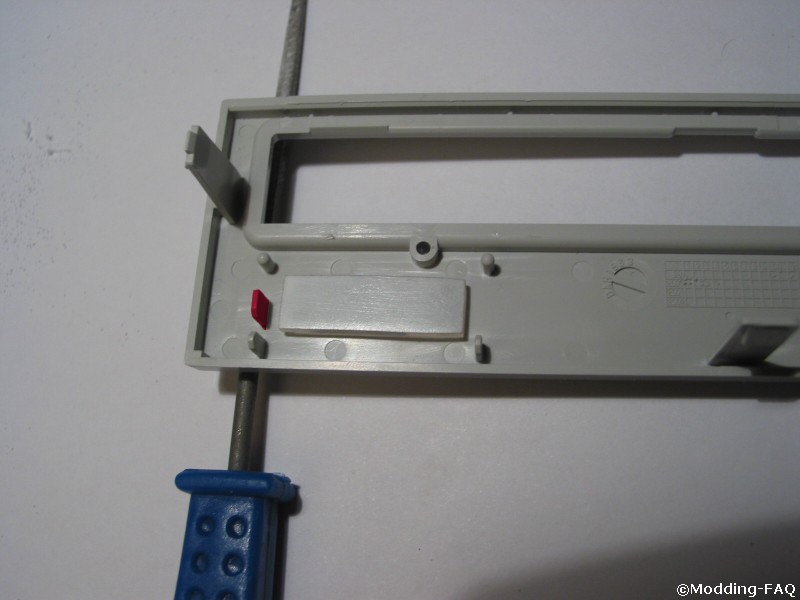

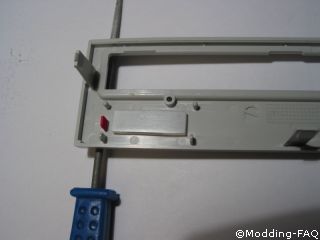

Das Schlimmste wäre somit geschaft. Jetzt entfernen wir noch den markierten Stift,da wir an dieser Stelle den Platz für die LED freihalten wollen.

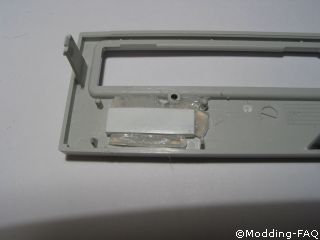

Die Rückseite des neuen Knopfes färben wir mit weissem Lack, man könnte auch andere Farben nehmen. Hauptsache das Licht der LED wird nicht unerwünscht verfälscht.Man sieht ,dass wir auf die Stiftverbindung verzichtet haben.Der Grund dafür ist,dass die Knopfkopie bedingt ihrer Fertigung in der Bewegung nach innen durch den dahinterliegenden Taster beschränkt wird. Und damit keine Verwacklungen auf der horizontalen Ebene zustandekommen, greifen wir zum Heisskleber und modellieren ein Paar Begrenzungen. Wichtig ist, dass der Knopf vom Heisskleber nicht festgehalten wird, sondern nur in der Bewegung beschränkt wird..Ungefähr so ..

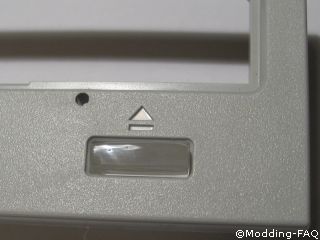

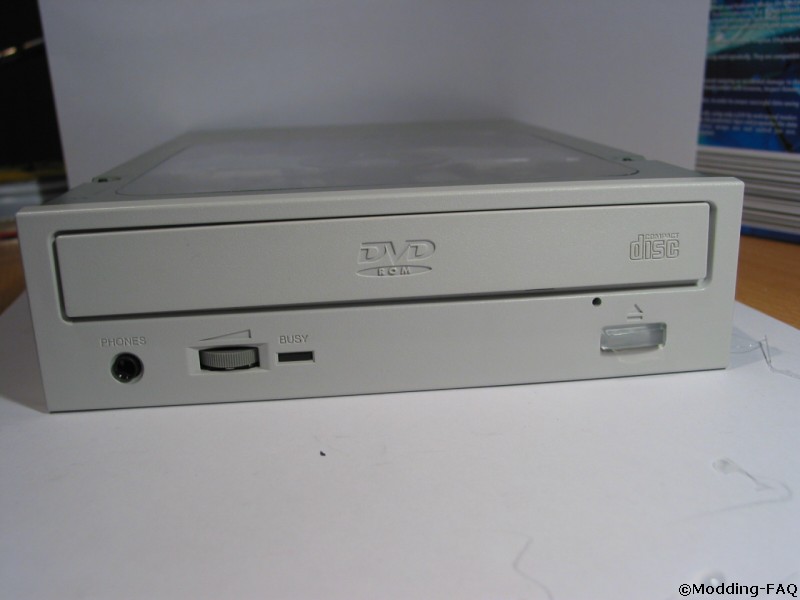

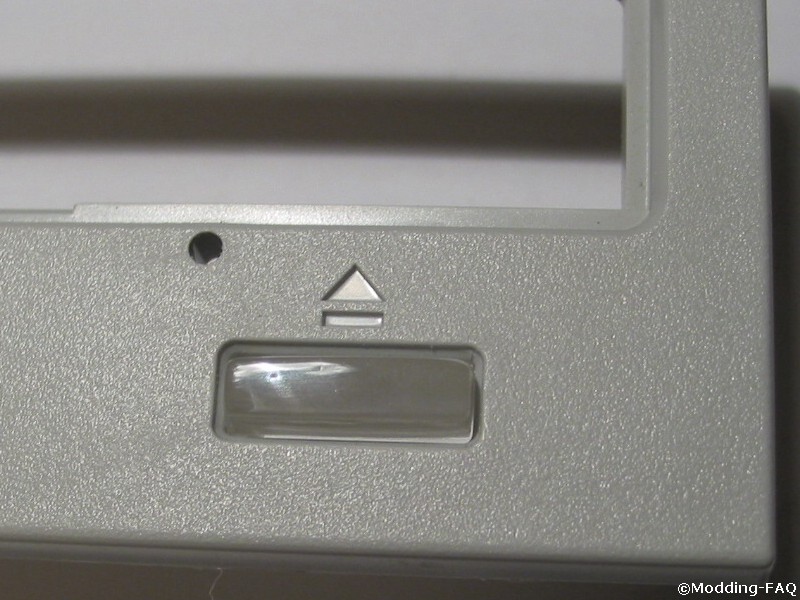

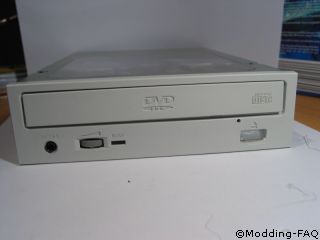

mit dem folgenden Endergebnis.

Ein positiver Seiteneffekt: der Original-Knopf bleibt erhalten-man weiss ja nie!

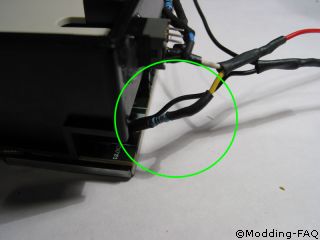

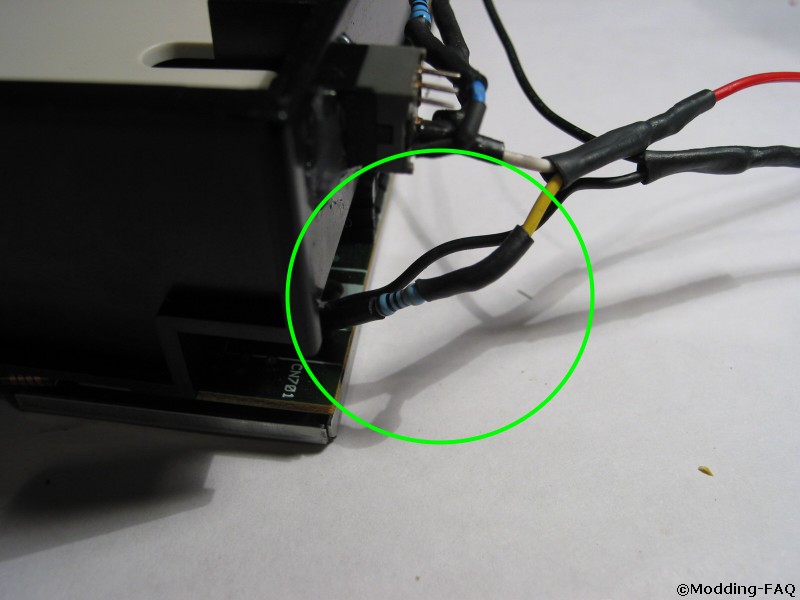

Fehlt noch die Beleuchtung. Dafür brauchen wir eine LED und etwas Kabel..Den Strom zweigen wir vor dem Adapter, der schon die LEDs der Innenbeleuchtung versorgt. An die (+)-Leitung sollte man einen passenden Widerstand dran hängen.

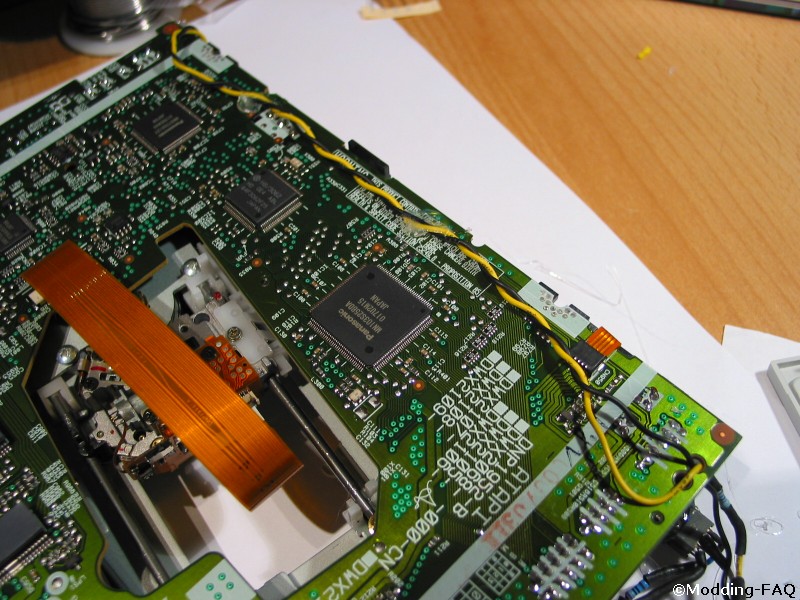

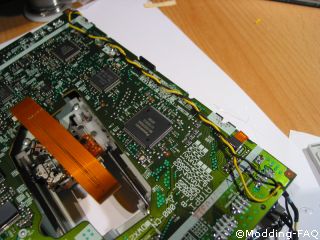

Die Leitunden zieht man am besten zwischen der Hauptplatine und der unteren Gehäusehälfte, optional kommt auch hier Heisskleber zum Einsatz.

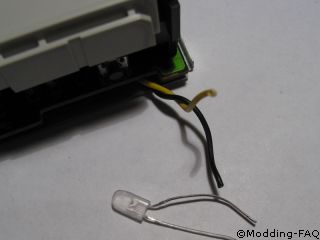

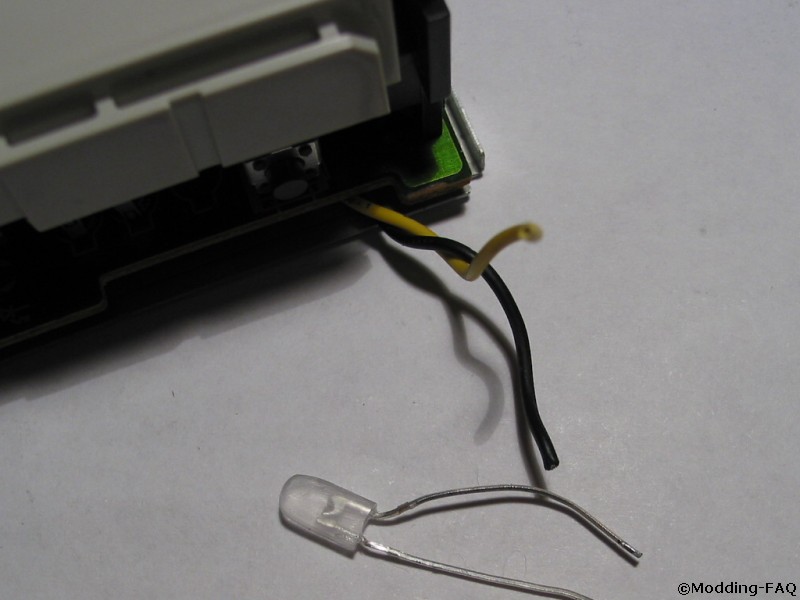

Jetzt schnappen wir uns die LED und dremeln an dieser etwas herum, so das diese schlanker wird. Damit können wir die LED nun so anbringen,das diese seitlich besser an dem Knopf anliegt. Bei den 3mm LEDs könnte man auf die Modifizierung eventuell verzichten.

Durch die angeraute Oberfläche und modifizierte Form wird das Licht ausserdem homogener abgestrahlt.

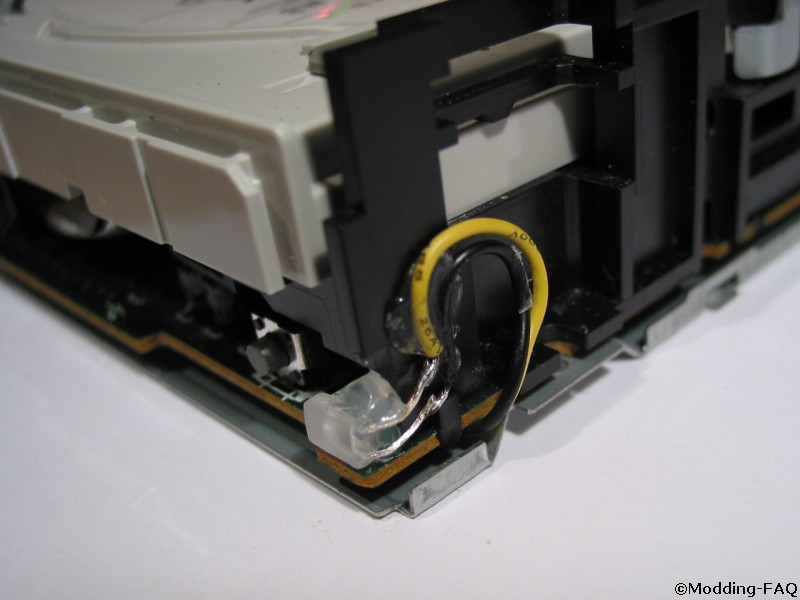

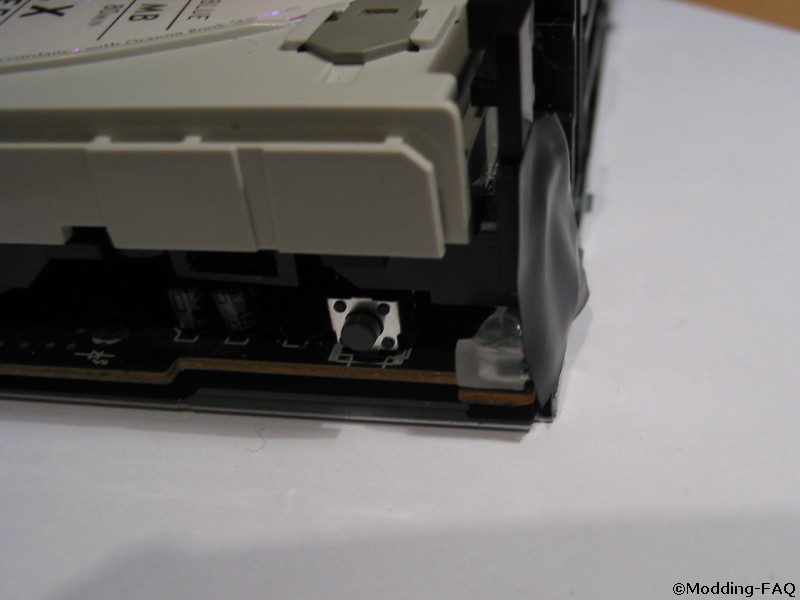

Die LED löten wir nun an(Polung beachten) ,befestigen passend an der Nähe des Tasters und isolieren die freiliegende Kontaktstellen ab.

Vorteil ist: man darf die Frontblende immer noch frei entfernen, ohne von der Zuleitung der LED behindert worden zu sein.

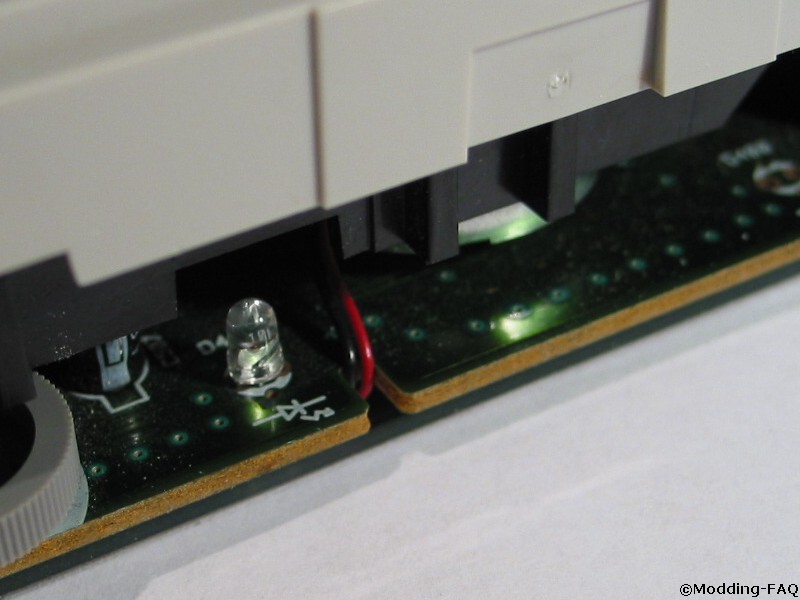

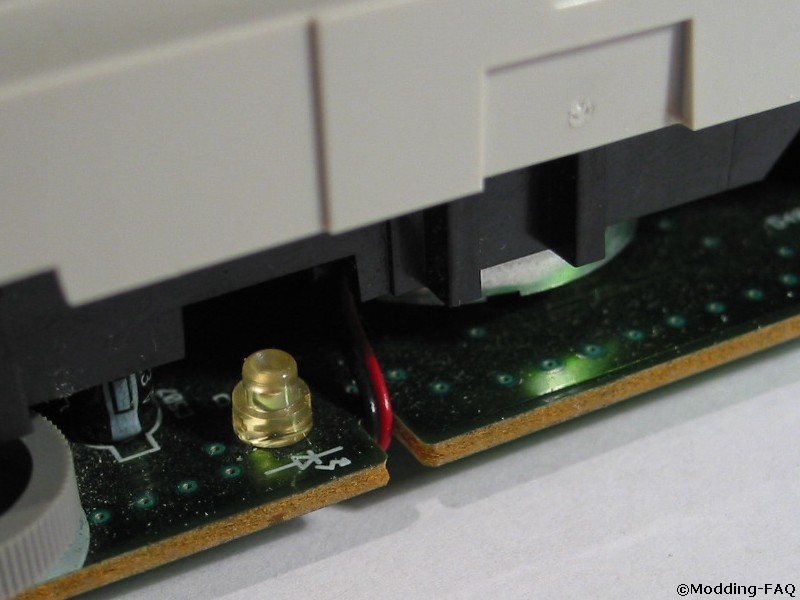

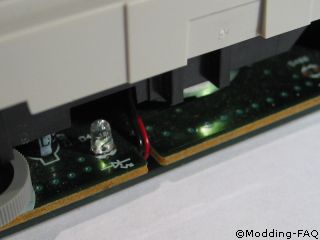

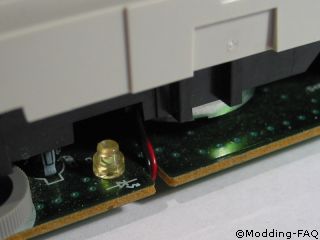

Weil wir schon in der Nähe sind, tauschen wir gleich die Status-LED aus .

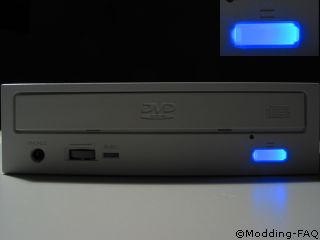

Und damit wären wir endgültig fertig. Man sollte vor dem Zusammenbauen noch alles ordentlich testen.Hier schon mal der neue Knopf in Aktion.
