Scrollrad aus Plexiglas fertigen
Nun kommen wir zum interessantestem aber auch dem anspruchvollstem Teil, dem
Plexiglas-Scrollrad.
Eines vorweg: Die Idee des beleuchteten Scrollrads
ist nicht neu. Deutsche Fassung des s.g FireWheel-Mods(ursprüngliche englische
Fassung vermuttlich von Metku-Mods
) wurde bereits u.A auf Modding-Freax
veröffentlicht. Und weil diese Maus-Modifikation in unseren Augen immer
noch einen schwer erreichbaren Coolness-Wert besitzt, bauen wir diese nach.

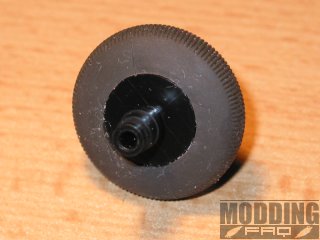

Das Scrollrad von Explorer ist aber alles andere als modding-freundlich.
Anders als so mancher NoName-Maus ist der Gummi-Ring als solcher nicht einfach
auf eine Plastik-Achse aufgesetzt, sondern fest mit ihr "vernetzt".
Hier gehört eine Menge Geduld, um die Achse auf die Soll-Form zu bringen.
Doch bevor wir dem Rad an den Pelz gehen, versuchen wir eine
Plexi-Kopie zu erstellen. Die einzelnen Schritte beschreiben wir nicht mehr.
Notwendige Grundlagen zur Plexiglasbearbeitung findet ihr u.a. in dem Tutorial
"Tastersteuerung
für Magic Feet" . Wir haben 8mm dickes Plexiglas-Plättchen
genommen. Alternativ lassen sich mehrere dünnere Plexiglas-Scheiben übereinander
kleben und dann bearbeiten. Die Abmessungen wie Durchmesser und Dicke an den
unterschiedlichen Stellen sollten aber möglichst genau eingehalten werden,
weil das Rad nach dem Einbau sonst mit grosser Sicherheit klemmt. Ist die grobe

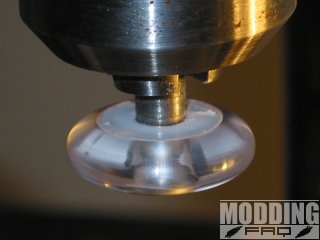

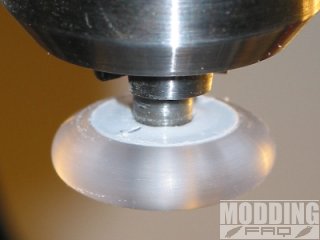

Form vollendet, gibt es zwei Möglichkeiten: nachträglich Polieren
oder auch nicht. Jede Möglichkeit hat ihre Vorteile und Nachteile.
Raue Oberfläche |
Polierte Oberfläche |
homogenere Ausleuchtung |
Optik |
Optik |
Ausleuchtung |
bessere Griffigkeit |
rutschiger |
"Die Optik rulez" haben wir uns gesagt und poliert
was das zeug hält. Wer die sich die Fotos genau anschaut, merkt auch schnell
warum.

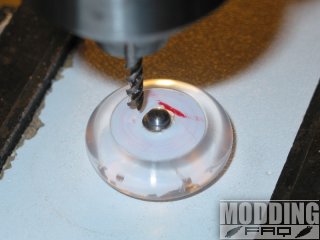

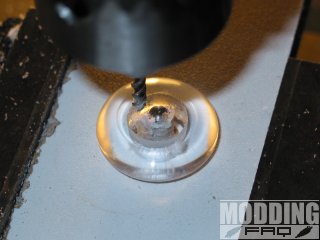

Nun kommt der nicht weniger schwierige Schritt. Wir machen
aus Pudding Muskeln...ne machen aus der Scheibe einen Ring. Extrem wichtig ist
dabei , dass die spätere Führung für die Rad-Achse genau in der
Mitte sitzt. Dafür greifen wir zu einem Trick. Die Scheibe wird samt Aufsatz
auf ein Holzstück gesteckt. Fräsaufsatz in die Bohrmaschine und dann
in naher Umgebung des Aufsatzes komplett durchbohren. In dieser Stellung die
Plexi-Scheibe per Hand drehen bis man eine komplette 360°-Drehung hingelegt
hat.

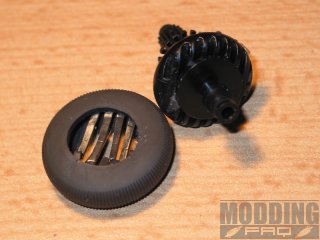

Spätestens nun sollte man damit anfangen die Gummi-Ummantelung
des Scrollrades abzuziehen. Wer sich etwas Zeit lässt behält die Gummi
ganz als Andenken evtl. nützlich. Ohne ein scharfes Messer kommt man dabei
allerdings nicht aus.

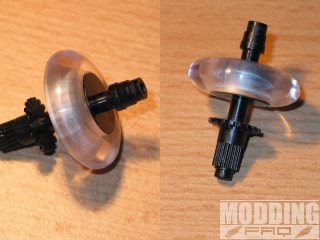

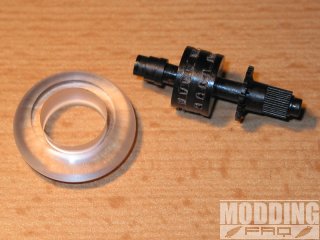

Das halbrunde Plastik gefällt uns nicht, daher legen wir
eine weitere Schleif-Session ein. Nebenbei bearbeiten wir den Innenrand des
Plexiglas-Rings ein wenig, bis sich dieses unter leichtem Kraftaufwand auf die
Achse aufsetzen lässt. Die Innenseite lassen wir absichtlich unpoliert.
Dadurch kommt erstens die schwarze Achse nicht zum Vorschein und zweitens das
Scrollrad erscheint in einen Perleffekt-Look(auf den Fotos gut erkennbar) und
macht auch ohne Beleuchtung sehr gute Figur.
Weiter mit: Scrollrad beleuchten.
<<<
