Vierter Schritt - Gehäusebau Fortsetzung
Damit das UV Licht nicht ungehindert aus dem Belichter treten kann brauchen wir noch einen Deckel. Außerdem soll er später auch noch die Platine auf die Scheibe pressen. Den Deckel haben wir ebenfalls aus Holz zugesägt und mit Scharnieren am Gehäuse befestigt.
Die Platine sollte nach Möglichkeit unter gleichmäßigem Druck auf die Scheibe gepresst werden. Zu diesem Zweck haben wir uns ein Stück Schaumstoff zurecht geschnitten wie man es z.B. als Mainboardunterlage bei neu gekauften Board vorfindet. Mit beidseitig klebendem Band (Teppichklebeband) haben wir eine Seite des Schaumstoffs vollständig beklebt.
Zunächst richtet man den Schaumstoff auf der Glasscheibe aus. Danach zieht man die Schutzschicht von der Oberseite des Klebebands ab und schließt den Deckel. Nun sollte der Schaumstoff sauber auf dem Deckel kleben.
Damit später der nötige Druck zustande kommt, haben wir ein kleines Schloss angebracht welches den Deckel auf die Glasscheibe presst.
Soweit so gut... nun braucht der Belichter nur noch Angeschlossen...

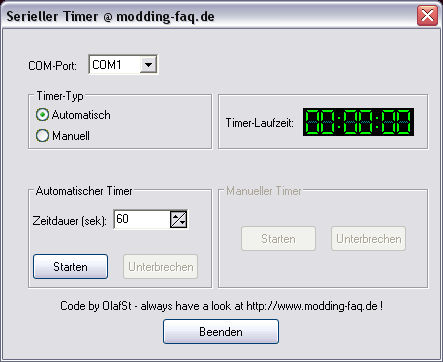

...und das Programm von OlafST gestartet werden. Im Programm wählt Ihr den COM Port aus, an dem der Belichter angeschlossen ist. Danach wählt Ihr den Timer-Typ. Zur Wahl steht hier "Automatisch" also Timer gesteuert oder "Manuell". Je nach Timer-Typ werden die betreffenden Buttons aktiv. Da das Programm sehr intuitiv zu bedienen ist, sparen wir uns an dieser Stelle eine ausführliche Beschreibung. So... dann bleibt uns nur noch Euch viel Spass beim Nachbau zu wünschen. ;) <<< - 04- |
)
)
)
)
)
)
)
)
