Hardware Lautstärke Regelung der Soundblaster Live!Hardware Lautstärke Regelung der Soundblaster Live!

Mit diesem Tutorial kann man die Lautstärke der Soundblaster Live! per Taster steuern.

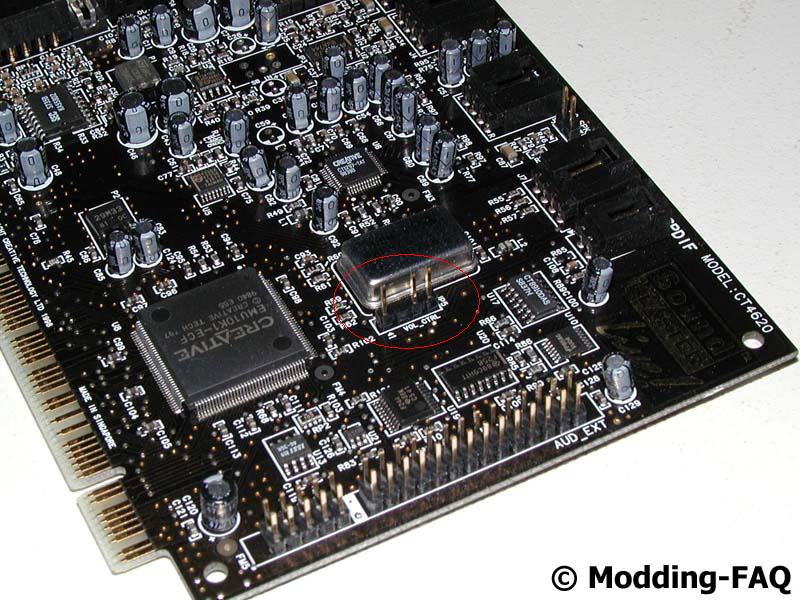

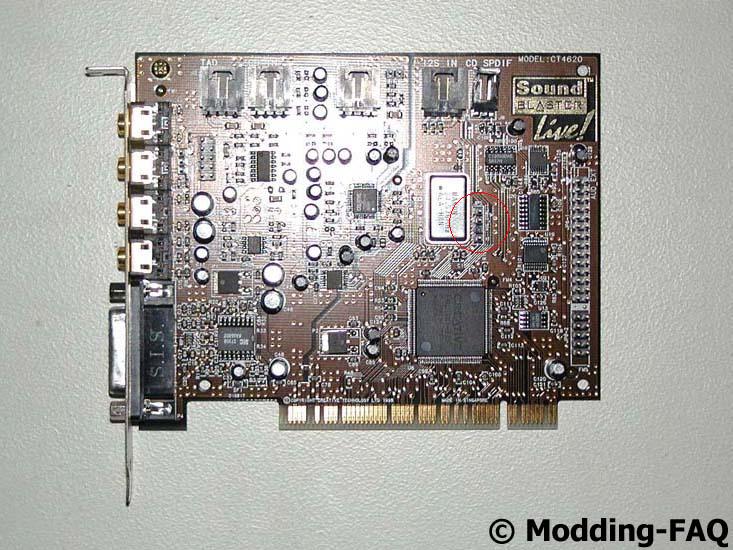

Auf diesen Bildern...

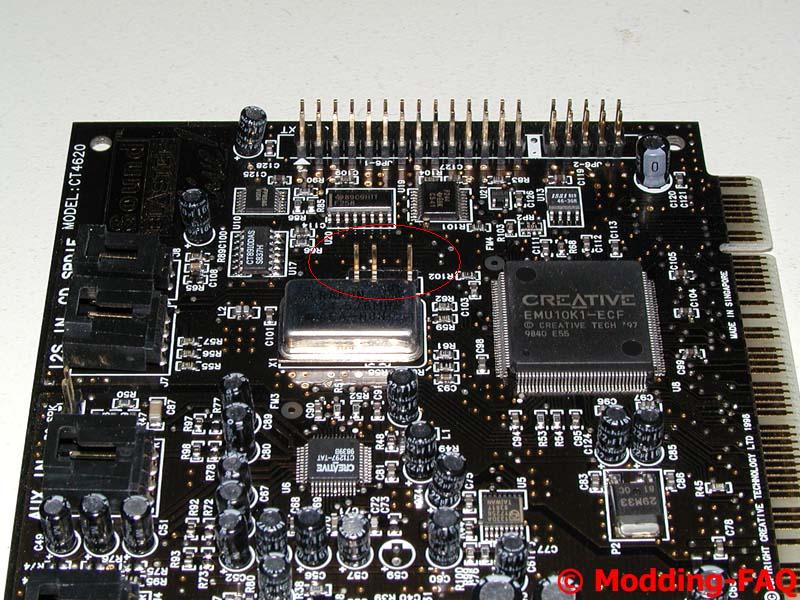

...wird gezeigt,...




...wo sich die Anschlüsse auf der Karte befinden.
Diese werden dann später über ein Kabel mit den Tastern verbunden.




Auf dem Schaltplan ist zu sehen wie die Taster mit den Stiften auf der Soundkarte
verbunden werden müssen. Pin 1 ist gekennzeichnet.

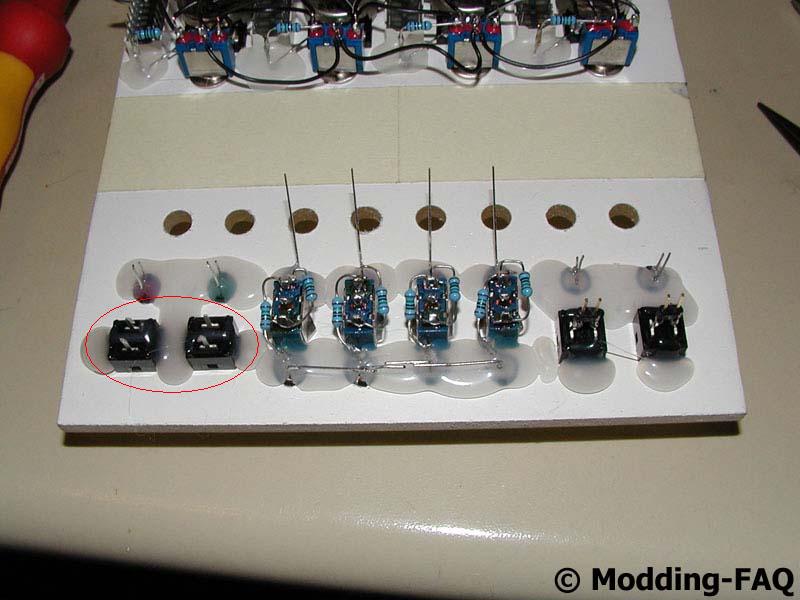

Die Taster kannst Du in eine Slotblende einbauen.




Ein Ende von dem Kabel lötest du an die Taster.

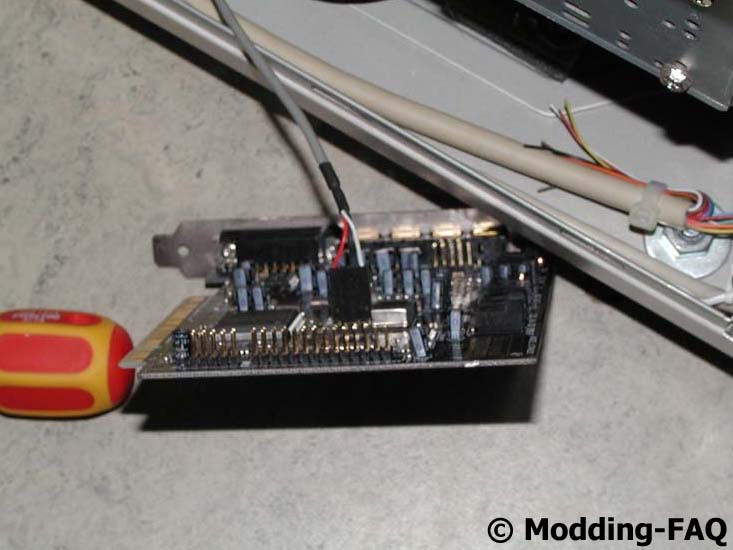

Das andere Ende wird auf die Soundkarte gesteckt.
Hierzu eignet sich ein ehemaliges CD-Audio-Kabel hervorragend. ;-)

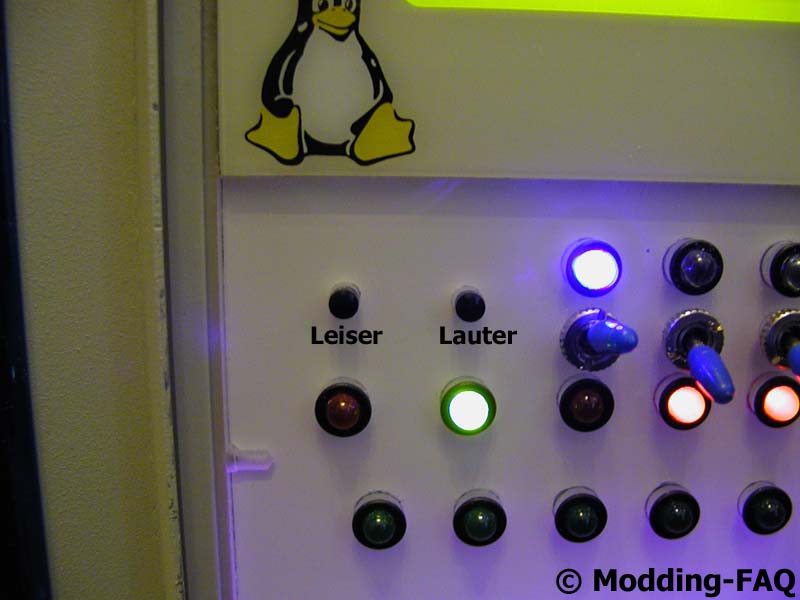

Fertig ;-)
