Plexy bürsten und mit Leds beleuchtenPlexy bürsten und mit Leds beleuchten



Du brauchst:

Werkzeug
1 Bohrmaschine und Bohrer
1 Stichsäge und Sägeblätter
1 Metallbürsten-Aufsatz für die Bohrmaschine
1 Lötkolben und Lötdrat
1 Metallfeile

Material
1 Metallplatte für die Schablone
1 Abklebeband
1 Plexy 5mm stark
4 Superhelle LED´s (1000mcd)
1 Kabel




Logo aufzeichnen,
Kanten abkleben (gegen Kratzer),
Mit einem großen Bohrer (8mm) vorbohren, damit Du mit der Stichsäge
einen Anfangspunkt hast.




Achtung!!!
Während der Arbeit mit der Stichsäge solltest Du eine Schutzbrille tragen,
damit Dich herumfliegende Metallsplitter nicht verletzen.
Im Notfall tut´s auch ein Mopedhelm *lol*




säg...




säg, säg...




säg again.




Die fertige Schablone.



(klick to enlarge)

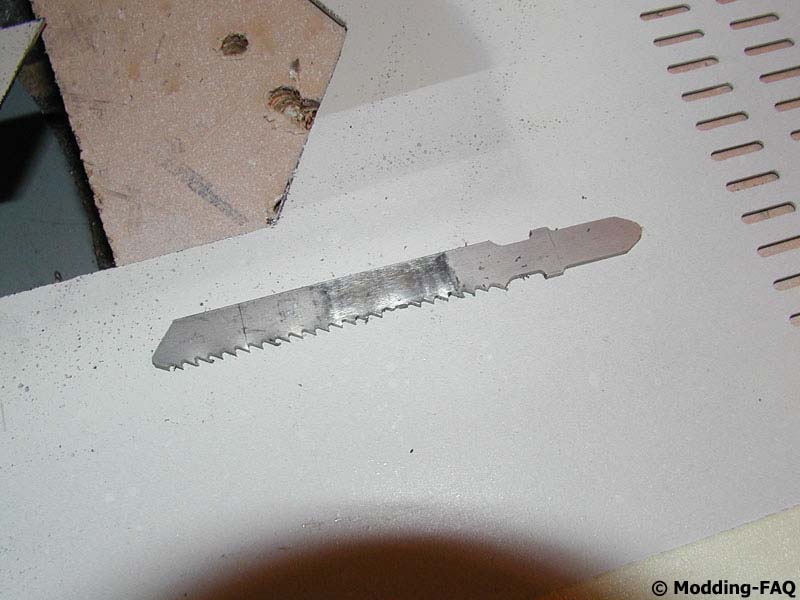

So sieht ein Sägeblatt aus, daß bei weitem mehr als nur das Logo
mitgemacht hat. *fg*




Alle Grate mit einer Metallfeile entfernen (beugt ungewollten Kratzern vor)




Die Schablone wird seitenverkehrt hingelegt. (damit das Logo nachher wieder richtig rum ist, weil es auf die
Gehäuse innere Seite von der Plexy gebürstet wird)
Sollte noch Farbe auf der Metallplatte sein, kannst du schon mal mit dem Metallbürsten-Aufsatz
üben und sie entfernen. (sonst würde der Farbstaub in die Plexy eingearbeitet werden)




So sieht das Monster aus. :-)




Am besten Du legst nicht die ganze Fläche der Bürste auf, weil Du sonst Kreise auf die Plexy kratzt.
Ein wenig schräg halten und Du bekommst schöne gerade Kratzer.




Wenn die gesamte Fläche vom Logo gleichmäßig zerkratzt ist...



(klick to enlarge)

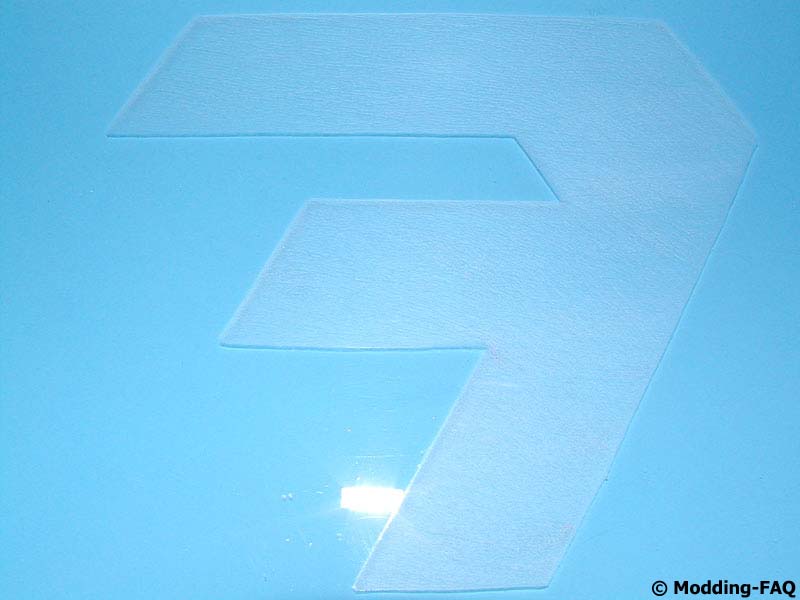

...sollte es in etwa so aussehen.




Die Plexy zuschneiden.



(klick to enlarge)

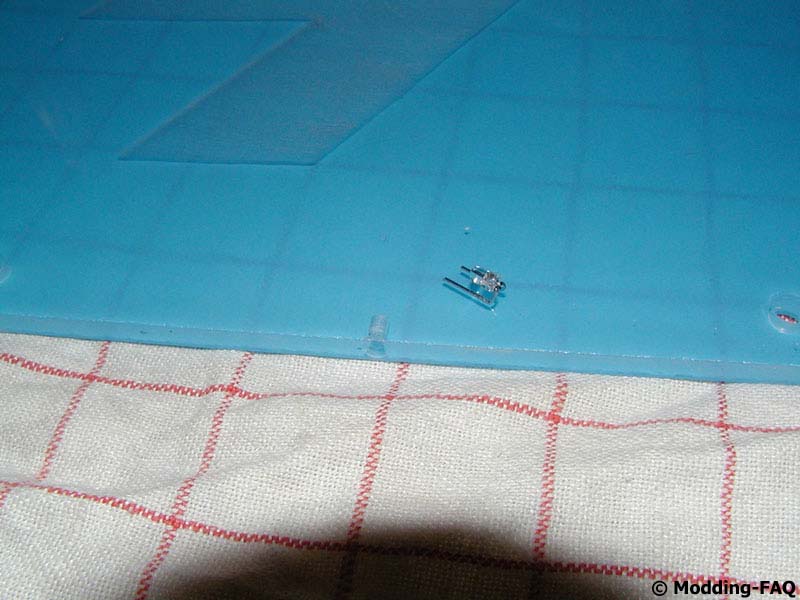

Für die LED´s werde mit einem 3mm Bohrer die Löcher in die Seite gebohrt.



(klick to enlarge)

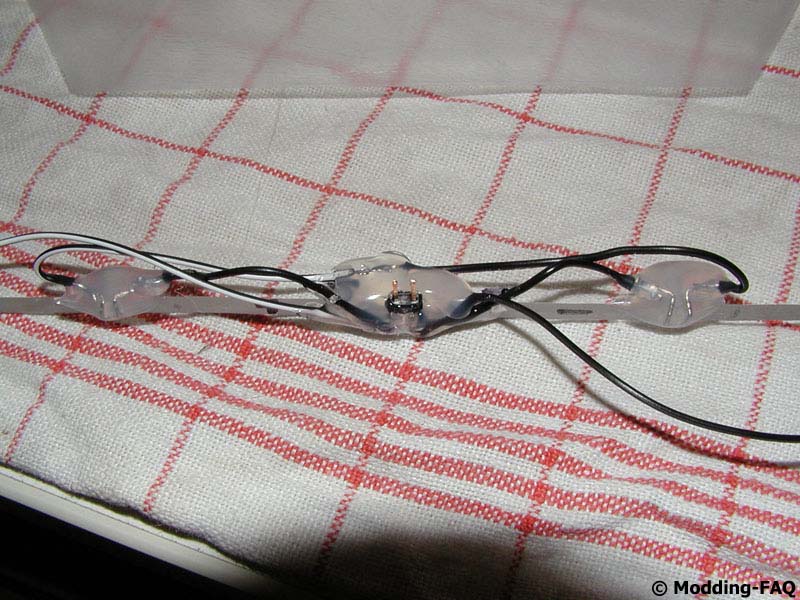

Die LED´s mit dem Kabel verlöten und mit Heißkleber fixieren.
Für Fragen die mit der richtigen Stromversorgung zu tun haben,
bitte ich Dich in der Bauteil FAQ nach zu sehen.




Jo... so sieht das Schmuckstück dann aus ;-)



(klick to enlarge)

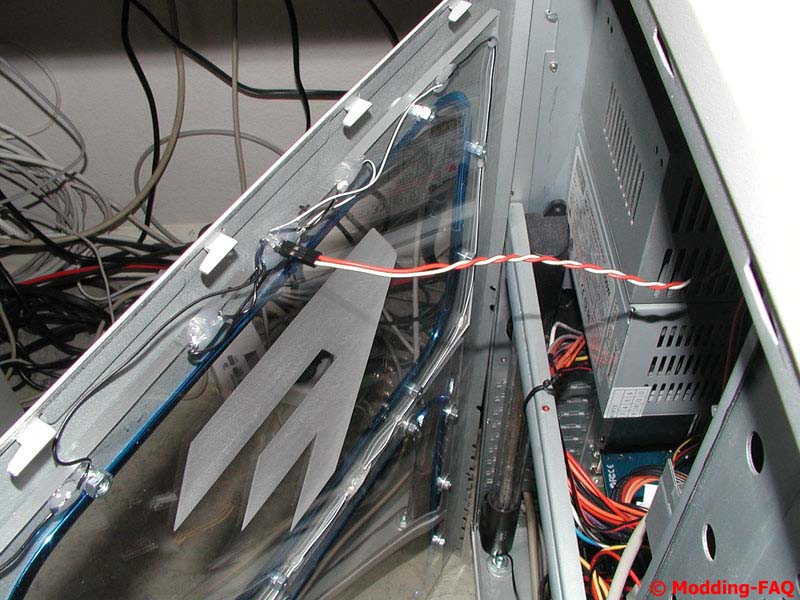

Nur noch mit dem Netzteil verbinden und...



(klick to enlarge)

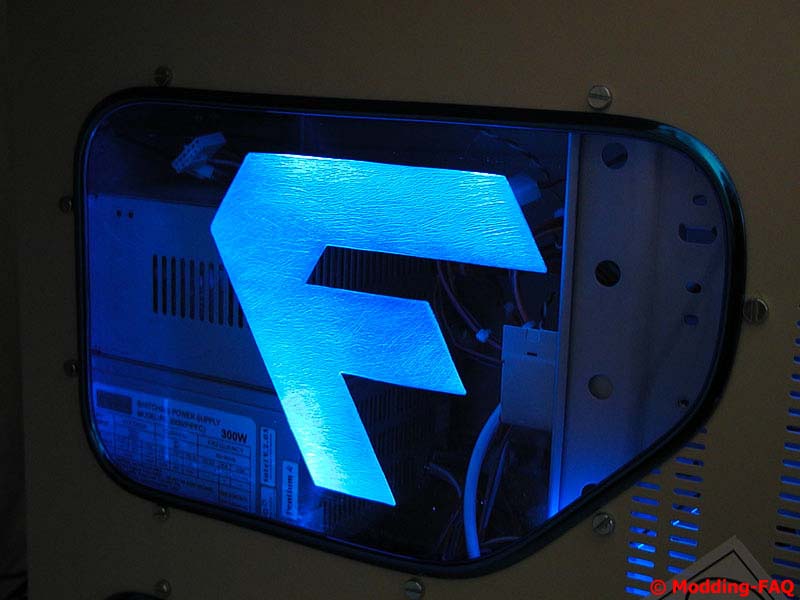

...Fertig.
