Case mit LEDs beleuchtenCase mit LEDs beleuchten

Man kann sein Case auch mit LED´s beleuchten.
Dazu werden die LED´s in Reihe geschaltet.
Es ist wichtig, daß man weiß wieviel Volt die LED´s brauchen.
Davon ist es abhängig wieviel LED´s in Reihe geschaltet werden können.
Die Stromstärke spielt keine rolle, die Led´s nehmen sich soviel sie brauchen.

Als Beispiel:
Netzteil = 12V
LED = 2,5V

V-Netzteil / V-LED = Menge der zu verwendenden LED´s
12 / 2,5 = 4,8

Ich habe mich einfach dazu entschlossen 5 LED´s zu verwenden.
Dann bekommen sie zwar nicht die volle Spannung aber wegen dem geringen Unterschied fällt es nicht auf.

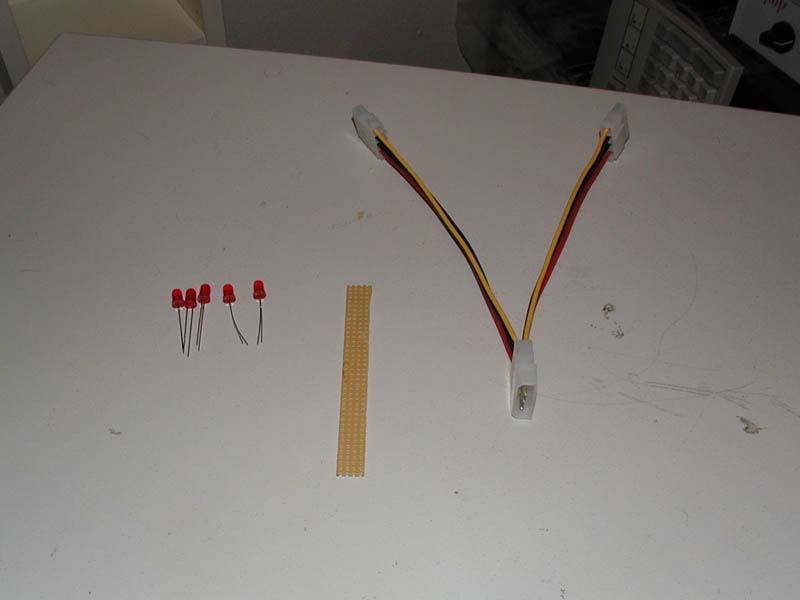

Du brauchst:
LED´s (möglichst superhell)
Streifen Platine

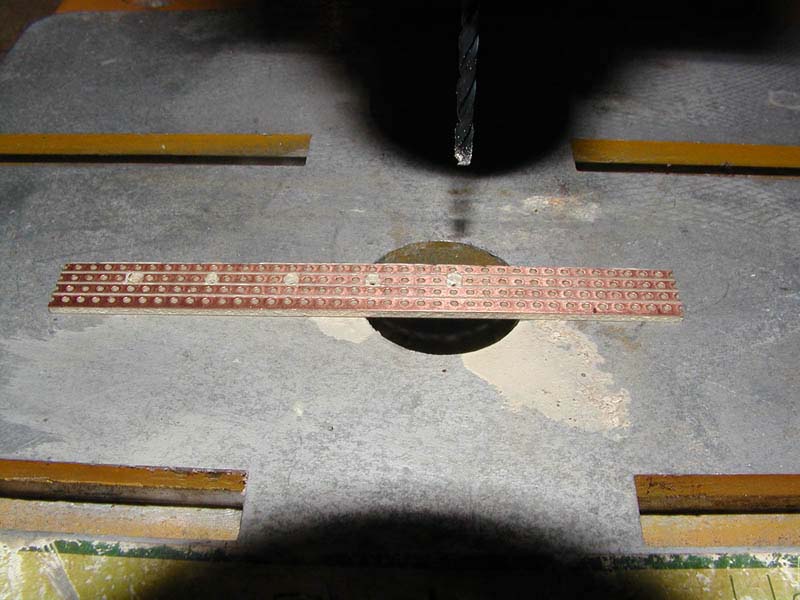

Einen Kupferstreifen von der Platine an fünf stellen trennen.

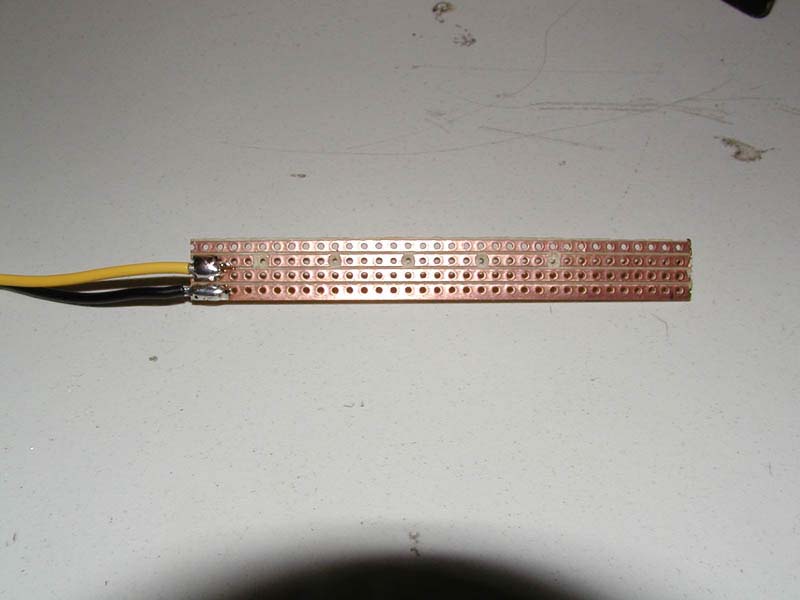

Die Stromversorgung anlöten.

Ich habe mir überlegt, daß man diese kleine Schaltung auch in Reihe legen kann.
Deswegen wird Plus auf zwei Streifen gelegt.

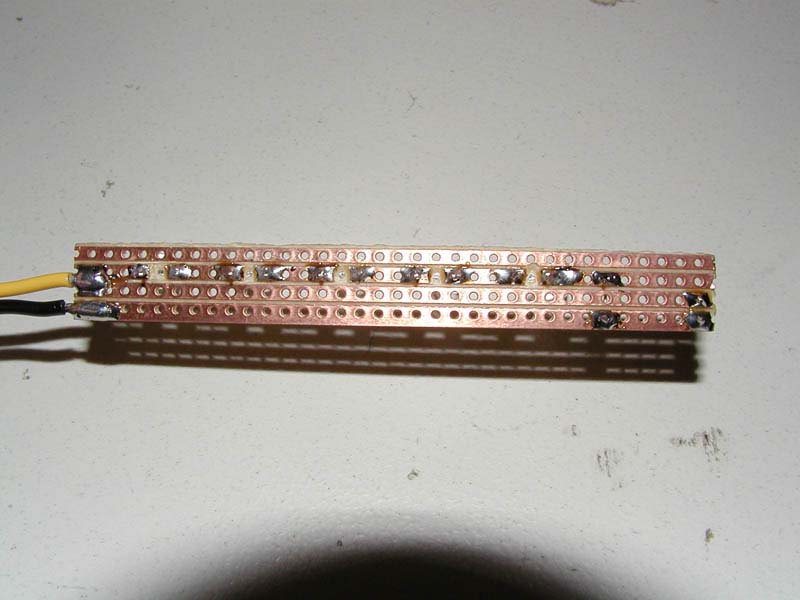

Die LED´s und eine Brücke von der Masse zur letzten LED einlöten.

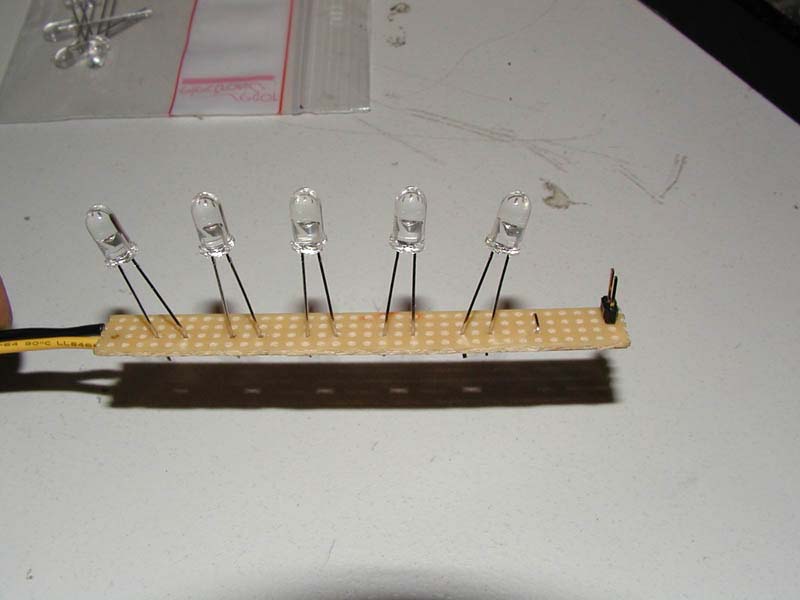

Wer will kann noch zwei Stifte einlöten um den Strom weiter zu leiten.




Hier das Ganze von oben.

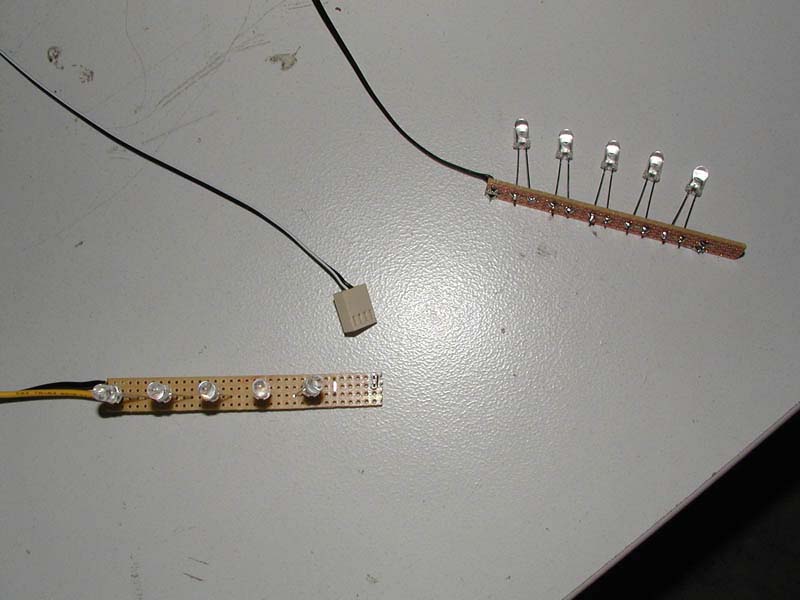

Wenn man die gleiche Schaltung noch mal baut, kann man sie nun an die zwei Stifte anschließen.

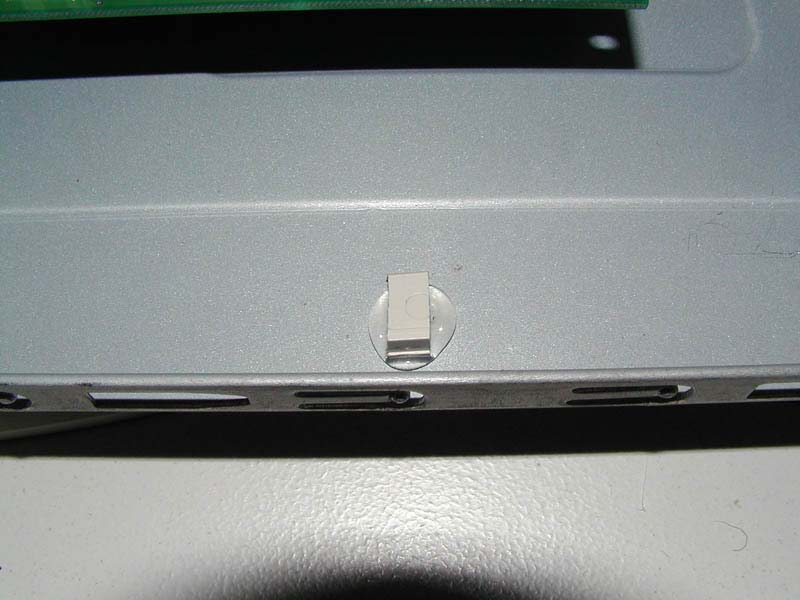

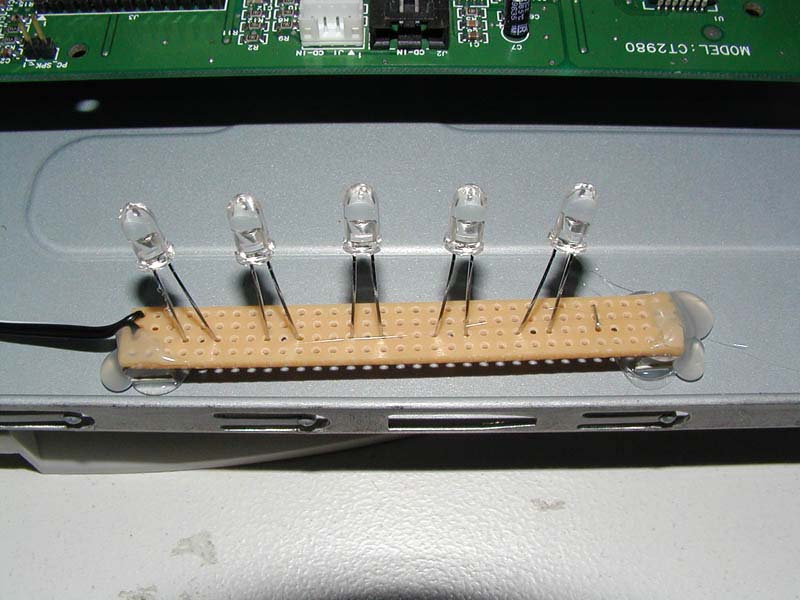

Wie und wo Ihr die Platine befestigt, bleibt euch überlassen.
Ich hab einfach mit Heißkleber und ein bischen Plastik gearbeitet.




Die LED´s können nun noch ein wenig gebogen werden, damit sie die richtigen Stellen beleuchten.

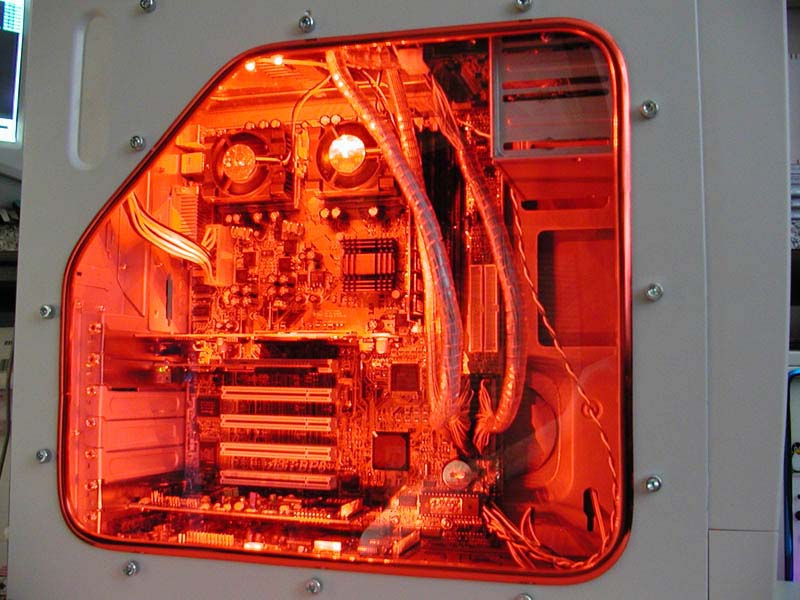

Fertig.
