LCD Tutorial reloadedLCD Tutorial reloaded

Einkaufsliste

Vermutlich aber interessieren die LCD-Grundlagen nur die wenigsten Leser, so dass wir ohne weitere Abschweifungen zum Bastelabschnitt übergehen.

Wir gehen selbstverständlich davon aus, dass ihr das LCD euer Wahl bereits gekauft oder zumindest ausgesucht habt. Da aber die LC-Panel selten für Betrieb am Heim-PC konzipiert sind, benötigen wir ein paar weitere Bauteile.

Anzahl Bezeichnung Hinweise Reichelt-Bestellnummer Reichelt-Preis
1 C-LCD euer Wahl schaut unbedingt bei Ebay vorbei z.B. LCD 204B LED 21.95 €
1 10k Ohm Trimmer auch als Potentiometer z.B. PT 15-S 10K 0.21 €
1 100 Ohm Trimmer auch als Potentiometer z.B. PT 15-S 100 0.21 €
1 Diode nur für die Hintergrundlichtsteuerung, optional z.B. 1N 4148 0.02 €
1 150 Ohm Widerstand nur für die Hintergrundlichtsteuerung, optional Metall 150 0.08 €
1 NPN-Transistor nur für die Hintergrundlichtsteuerung BD 135 0.15 €
1 25 Pol. D- Subminiatur- Stecker -- D-SUB ST 25 0.10 €
1 Kappe für den Stecker -- KAPPE 25M 0.19 €
1 16-adriges Flachbandkabel auch geflochtene Ausführung möglich, 3 Meter lang AWG 28-16F 3M 3.90 €
1 Stromversorgungs- Stecker optional, auch andere möglich SVS 5 0.17€
1 Schrumpfschlauch optional, auch andere möglich SDH 1,6 SW 1.30 €
Gesamt: 28.28€
Stand: 15.10.2004

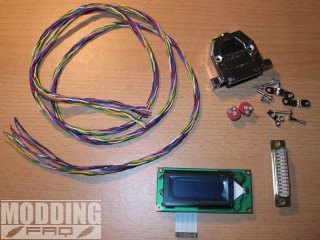

Ist die Bestellung endlich angekommen, sollte es auf dem Tisch ähnlich wie auf dem Bild unten aussehen. Nebenbei schauen wir uns den D-Sub-Stecker genauer an. Dabei sollte jedem sofort auffallen, dass die Pins auf beiden Seiten durchnummeriert sind. Wer also Ruhe bewahrt und genau hinschaut wird diese beim Löten niemals vertauschen können.

Anlicken zum Vergrössern !!! Anlicken zum Vergrössern !!!

LCD vorbeireiten

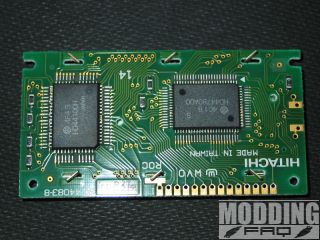

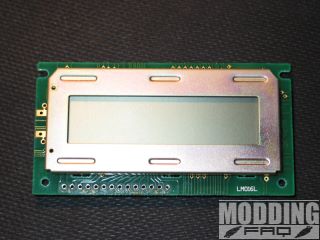

Doch bevor wir endlich zum Lötkolben greifen, wollen wir die beiden typischen Anschlußauslegungen bei den LCDs anschauen. Auf dem ersten Bild haben wir ein älteres LCD mit einer grosszügig dimensionierten Pinleiste im gewohnten 2.54er-Raster. Die Anzahl der Pins sagt uns bereits, dass die Hintergrundbeleuchtung fehlt. Die Leitungen lassen sich relativ komfortabel löten.

Anlicken zum Vergrössern !!! Anlicken zum Vergrössern !!!

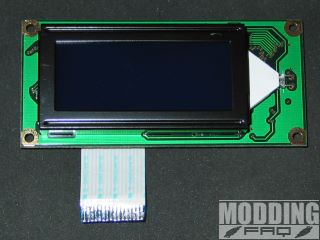

Nicht so das LCD auf dem zweiten Bild. Hierbei handelt es sich um eine moderne, miniaturisierte Ausführung mit der invertierten(sieht man spätestens im Betrieb) und hintergrundbeleuchteten Anzeige. Die Pinleiste sucht man vergebens, stattdessen sticht uns die so genannte FFS-Kontakfolie entgegen.

Anlicken zum Vergrössern !!! Anlicken zum Vergrössern !!!

Es soll an dieser Stelle nicht heißen, dass die Miniatur-LCDs grundsätzlich ohne Pinleiste daherkommen. Vielmehr handelt es sich in unserem Fall um eine Industrieausführung für fertige Montage, die man oft bei Ebay günstig ersteigern kann. Und gerade die Kontaktfolie bereitet uns so manche Probleme. Die Folie kann den Lötkolben bzw. generell die Hitze nicht ab, also bleiben uns zwei Alternativen: Folie entfernen oder die entsprechende Steckverbindung auftreiben.

Ein flüchtiger Blick auf die qualitative Versiegelung des Folienansatzes an der Platine reicht um zu begreifen, dass man mit dem gewaltsamen Abziehen der Kontaktfolie mehr Unheil anrichten kann, also Einem lieb seien mag. Daher haben wir die letzte Alternative bevorzugt, denn sie hat auch den Vorteil, dass das LCD durch die spätere Steckverbindung leicht abgekoppelt werden kann. Allerdings muss diese Steckverbindung erst gefunden werden.

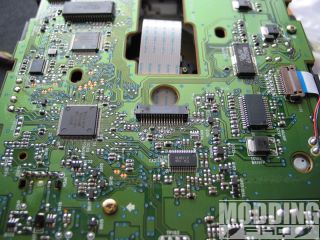

Also ein Paar Elektronikkataloge angeschaut und... naja ...findet man nicht überall, bei Reichelt sowieso nicht. Und die Preise können sich auch sehen lassen: bis 3€ für ein Stück Plastik erscheint sicherlich übertrieben. Die Versandkosten wollen wir erst gar nicht ansprechen. Kurz überlegt und so quasi nebenbei erinnerten wir uns daran, dass unsere unzähligen, ausgeschlachteten CD-Laufwerke auch solche Kontaktfolien enthalten. Der besondere Augenmerk richtet sich dabei auf die Verbindung der Hauptplatine mit der Laser-Ansteuerung.

Anlicken zum Vergrössern !!! Anlicken zum Vergrössern !!!

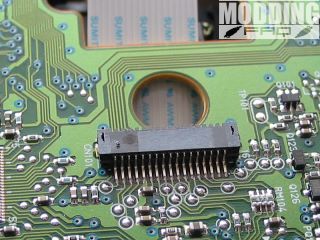

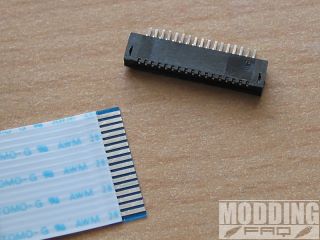

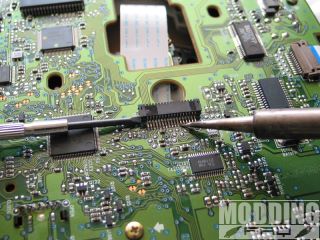

Zwar sind die Folie und die entsprechende Verbindungsbuchse um einen Kontakt länger als notwendig, doch...der Lötkolben war schon heiß und wartete auf seinen Einsatz. Etwas Geduld und ein kleiner Schlitzschraubenzieher halfen ungemein weiter *g*.

Anlicken zum Vergrössern !!! Anlicken zum Vergrössern !!!

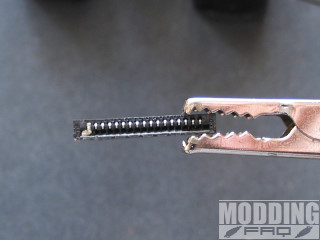

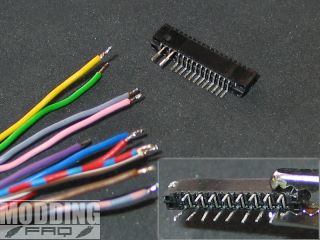

Nun könnten wir im Prinzip schon die Leitungen an die Buchse löten, doch die Pins sind zu nah einander und drohen abzubrechen. Wir entschieden und jeden zweiten Pin gerade zu richten, das machen die Beinchen noch ohne Probleme mit. Einen der äusseren Pins können wir bereits jetzt abknipsen. Auf der anderen Seite müssen wir dafür sorgen, dass die Kontaktfolie des LCD nicht in der Buchse verrutscht und somit einen massiven Kurzschluss verursacht. Ein Zahnstocher oder kleines Stück Plastik können manchmal Wunder bewirken.....

Anlicken zum Vergrössern !!! keine Detailansicht

Wir sind nun endlich bereit, das LCD zu löten.

<<< -02- >>>
