Netzteil-Adapter für elektronische Schaltungen(4pin auf Abzweiger 2pin)Netzteil-Adapter für elektronische Schaltungen(4pin auf Abzweiger 2pin)

Mit diesen Tutorial wollen wir eine Anleitung zum Bau eines 4pin auf 2pin Netzteil-Adapters anbieten, welcher für die meisten unserer Schaltungen gebraucht wird. Wir wollen hier nicht über Sinn oder Unsinn des Adapters diskutieren. Tatsache ist und bleibt, daß der Bedarf da ist und viele Hersteller/Shops bieten bereits ein reichhaltiges Sortiment an solchen Adaptern an.

Da die Anzahl der Netzteil-Anschlüsse begrenzt ist, wollen wir den Anschluss durchschleifen und die benötigten 12 Volt an einem 2 Pin abzweigen. Für einen reinen 4 pin auf 2pin-Adapter sollte man die überflüssigen Teile wegdenken.

Wir benötigen folgende Bauteile.

Anzahl Bezeichnung Reichelt-Bestellnummer Bemerkungen Preis
1 Stromversorg.Stecker SVS 5 5 1/4 Zoll 0.20 €
1 Stromversorg.Kupplung SVK 5 5 1/4 Zoll 0.17 €
1 2er Kupplungs-Leergehäuse PSK 254/2W auch andere möglich 0.05 €
1 20 CRIMPKONTAKTE PSK-KONTAKTE andere evtl. möglich 0.30 €
-- etwas Leitung/Kabel --- z.B Lautsprecherkabel oder ähnl. ---

Gesamt:
0.72 €
Stand: 20.02.2003

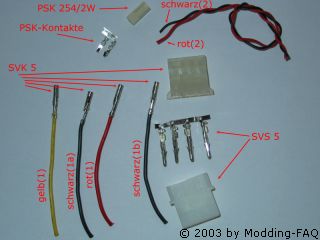

Wer sich die Preise für die fertigen Adapter im Internet anschaut merkt schnell, wie günstig man diesen selbsgebaut bekommt. Wer ein ausgeschlachtetes AT/ATX Netzteil zuhaus liegen hat, kann sich das eine oder andere Bauteil sparen. Wir haben die SVK 5 samt passender Leitung einfach einem kaputtem Netzteil entwendet, daher sparen uns den ersten Schritt: SVK 5-Kontakte an die Leitungen klemmen. Die Länge der Leitungen darf man frei wählen, wichtig ist nur, dass alle vier gleich lang sind. Hier nochmal alles Notwendige im Überblick. Richten wir unseren Augenmerk nun den Leitungen. Diese sind in 2 Gruppen unterteilt.Die s.g. (1)er Kabel sind zum Durchschleifen der Spannungen da und (2)er Leitungen führen abgezweigte Spannung auf eine 2 Pin-Kupplung.

Vergrössern

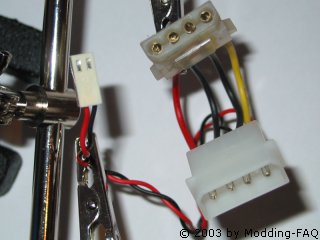

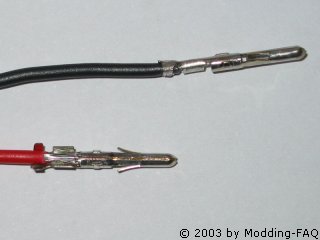

Als nächstes sind SVS 5-Kontakte dran. Diese klemmen wir auf das andere noch frei Ende der (1)er -Leitungen.

Und hier nochmal krass aufgepasst. Je nach Bedarf klemmt man die beiden (2)-Leitungen an dieser Stelle mit ein.

Vergrössern

Das heisst im Klartext:

bei 12 Volt: rot(2) an gelb(1), schwarz(2) an schwarz(1a) bzw. schwarz(1b)
bei 7 Volt: rot(2) an gelb(1), schwarz(2) an rot(1)
bei 5Volt: rot(2) an rot(1), schwarz(2) an schwarz(1a) bzw. schwarz(1b)
Wer die "Formeln" nicht versteht, schaut sich einfach die Bilder weiter unten an. Diese sagen mehr als Tausend Worte.

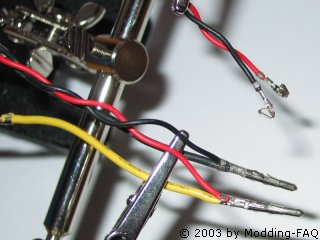

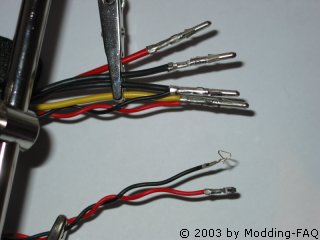

Man kann natürlich frei kombinieren und mehrere u.U. verschiedene (2)er-Ausgänge einklemmen. Und natürlich hat man die Möglichkeit diesen Schritt schon an den SVK 5-Kontakten durchzuführen. Wir brauchen 12 Volt, daher die erste Kombination. Die PSK-kontakte können wir ebenfalls jetzt schon dranklemmen.

Vergrössern Vergrössern

Wenn man eine vernünftige Spitzzange verwendet braucht man nichts löten. Wer lustig ist kann trotzdem zum Lötkolben greifen, schaden tut dies sicherlich nicht.

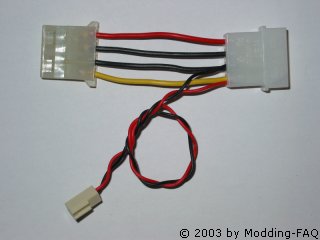

Danach alle Kontakte richtig reinstecken und fertig ist unser Adapter

Unbedingt darauf achten,dass die (1)er-Leitungen auch passend mit denen vom Netzteil zusammengesteckt werden.

Vergrössern Vergrössern

Viel Spass !!!
