Grundlagen der Digitaltechnik - Teil 2 (Einblicke in das Innenleben eines Gatters)Grundlagen der Digitaltechnik - Teil 2 (Einblicke in das Innenleben eines Gatters)

Aufbau des NOT-Gatters

Das einfachste Gatter (übrigens in allen Schaltkreisfamilien) ist das NICHT-Gatter, auch NOT-Gatter oder Inverter genannt. Der eingehende Pegel wird schlicht umgedreht (invertiert). That's all. Der Inverter hat einen Eingang und einen Ausgang, und er funktioniert so:

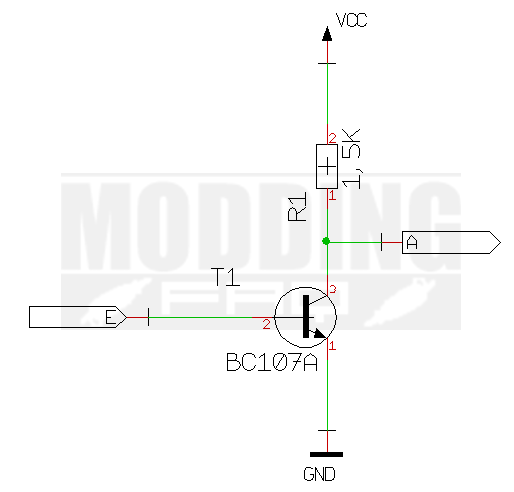

NOT-Gatter!

Nehmen wir an, das Eingangssignal, das am Punkt E ankommt, ist ein Hi-Pegel. Ergo liegen an der Basis des Transistors nun +5V an - der Transistor steuert auf. Dieses Aufsteuern bewirkt nun, das der Punkt A "auf Masse gezogen" wird. Dort liegen nun 0V an - und 0V sind ein Lo-Pegel.

Andersrum: Das Eingangssignal ist ein Lo-Pegel. An der Basis des Transistors liegt nun Masse (=0V). Der Transistor wird gesperrt. Der Punkt E liegt nun über VCC und den Kollektorwiderstand auf +5V - und +5V sind Hi-Pegel.

Fassen wir zusammen:
E=HI-Pegel => A=Lo-Pegel
E=Lo-Pegel => A=Hi-Pegel

Der Ausgang hat also stets den invertierten Pegel des Eingangs - das Eingangssignal wurde also invertiert.

Weiter mit: Aufbau des AND/NAND-Gatters
