LM3914 LED-TreiberLM3914 LED-Treiber

Die Schaltung

An dieser Stelle wollen wir nicht lange drumherum reden und gehen erst die anstehenden Lötarbeiten durch.

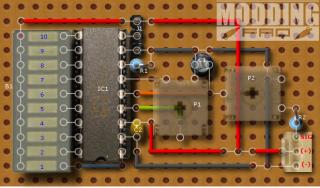

Zunächst bedanken wir uns nochmal bei unserem Forum-Moderator falzo für den Entwurf und Bereitstellung der folgenden Skizze. Die Layoutskizzen helfen im Notfall hoffentlich weiter. Die dargestellte Anordnung der Bauteile ist lediglich eine Empfehlung.

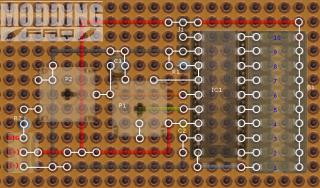

Eigentlich lässt sich nicht besonders viel dazu erzählen. Wer es auf dem zweiten Bild schlecht erkennen kann - die Trimmer wurden mit Absicht halbtransparent dargestellt, so lässt sich die Beschaltung leichter nachvollziehen. Zum Schluß die Rückseite.

Die weißen Linien und Kreise auf allen Bildern symbolisieren Lötbrücken und Lötpunkte.

Verknüpfung mit Spannungsreglern

Die eben gelötete Schaltung ist bereits so ausgelegt, dass sie mit allen auf unserer(!) Seite vorgestellten Lüfter-/Spannungsreglern ohne Weiteres betrieben werden kann. Dazu wird einfach der (+) Signal vom Lüfterterminal der jeweiligen Schaltung(Spannungsregler) abgezweigt und mit dem Signaleingang des LM3914(SIG) verbunden. Jetzt müssen evtl. nur noch die Trimmer(LM3914-Schaltung) richtig eingestellt werden.

Weiter mit: IC individuell konfigurieren
